BA1404、TDA7021組成的免調試調頻收發電路圖

出處：cby981541 發布于：2009-04-07 00:00:00 | 3638 次閱讀

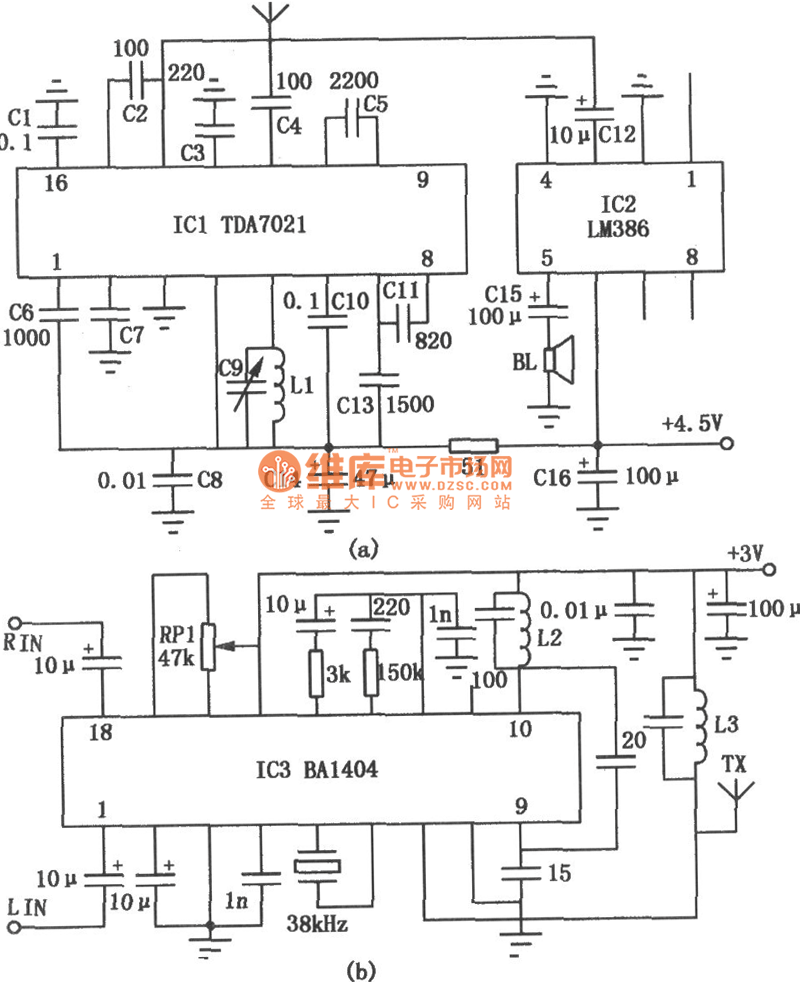

　　本電路的特點是簡單易制、不用調試，尤其是接收電路不使用雙聯可變電容器和中頻變壓器，電路一裝即成，很適合無線電愛好者自制。圖為接收電路；圖為發射電路。

　　當本電路發射頻率為88～108MHz的信號時，L2用Φ0.65mm的漆包線繞成內徑8mm、圈數10匝的空心線圈。L3用Φ0.65mm的漆包線繞成內徑6mm、圈數8匝的空心線圈。

BA1404、TDA7021組成的免調試調頻收發電路圖
