汽車語音喇叭電路圖

出處：金瑞測試發布于：2009-04-06 00:00:00 | 5990 次閱讀

汽車語音喇叭電路圖

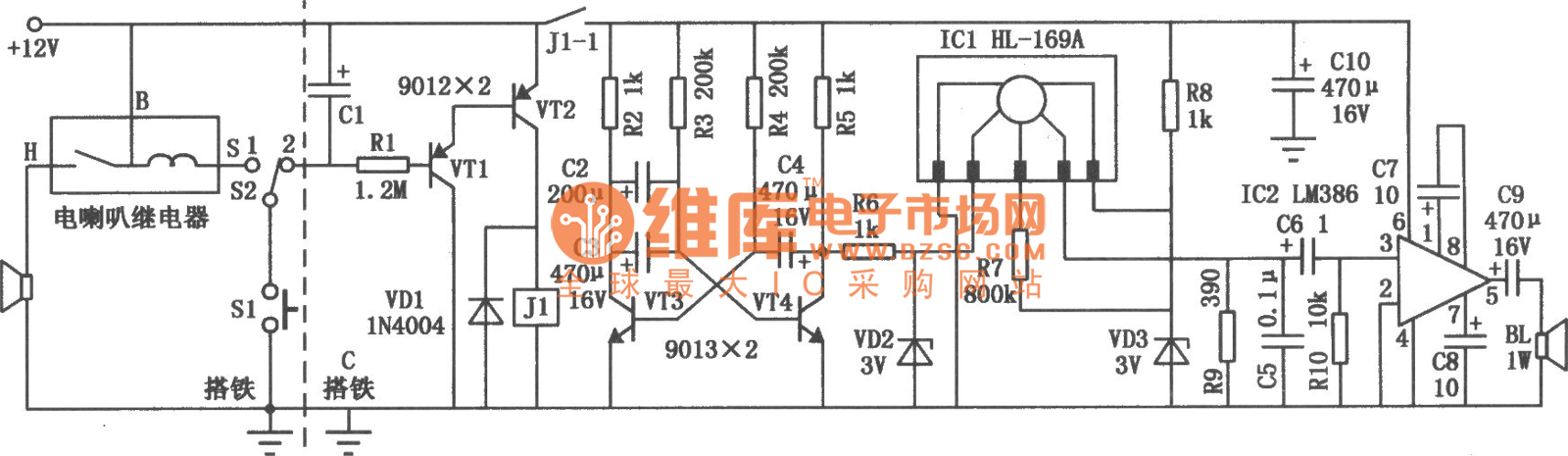

　　如圖所示為汽車語音喇叭的電路。圖中虛線左邊為原車電喇叭電路圖，Sl為方向盤上的電喇叭按鈕開關。S2為新增加的單刀雙擲開關，用于原車電喇叭和語音喇叭之間的切換。當開關S2置于“2”時，按下開關Sl，電容Cl被充電，三極管VTl、VT2導通，繼電器Jl吸合，其常開接點J1-1閉合并保持15秒鐘向電路供電。ICl為專用語音集成電路HL-169A，由于其工作時間為2.8秒，所以用三極管VT3、VT4組成自激多諧振蕩器，每3秒鐘輸出高電平作為觸發信號，使ICl每3秒鐘輸出語音信號，送入IC2進行音頻功率放大，由揚聲器BL發出語音。

0次
