電話斬線拾測笨電路圖
出處:dengm 發布于:2009-03-06 00:00:00 | 2125 次閱讀

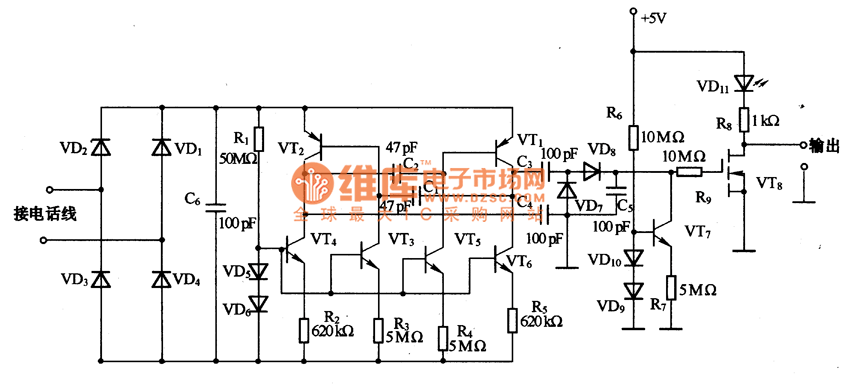

如圖是電話斷線檢測器電路。該電路是基于由電話線提供偏置的微功耗振蕩器,該振蕩器產生微分信號,并通過高電壓電容器加到檢測電路上。這些電容器可提供必要的隔離,僅在振蕩器自身的輸出負載忽略不計時,檢測電路才能檢測到振蕩。振蕩器采用由VT1和VT2構成的無穩態多諧振蕩器。這種振蕩器取決于晶體管的集電極電阻。這里采用由VT4和VT6構成的1μA電流源替代VT2和VT1的集電極電阻,否則要接非常大阻值的電阻。這些都決定著電源的電流,電容充電電阻也取決于由VT3和VT5構成的0.1μA電流源。電話線經WD1~VD4的全波整流與平滑電容C6對振蕩器施加偏置。由于這種電路的有關阻抗非常高,因此C6對檢測斷線需要的時間影響非常大。
為了與電話進行電氣隔離,振蕩器必須與檢測電路進行隔離,傳統的方法是采用變壓器。但除了成本高和體積大以外,變壓器也不能處理直流電流。在這點上,電容耦合解決了這個難題,小容量高電壓的電容器將振蕩器與單獨供電的檢測電路相連接。在正常情況下,巳通過VT7放電。這里檢測電路包括對C5充電的半波整流器,這比采用電阻效果要好得多。低阻抗輸出采用MOSFET(VT8)。
由于MOSFET在柵-源司接有穩壓二極管,因此需要使用較大的柵極電阻。當MOSFET進入導通范圍時,其內穩壓二極管能防止過載。電話線的高電壓可能決定所采用元件的額定功率,元件參數不是臨界值。為了減小漏電流的影響,高阻值的電阻(超過10MΩ)應采用多個電阻串聯。
在該電路中,VT1、VT2采用MPSA92晶體管,VT3~VT7采用MPSA42晶體管,VT8采用VN10KE晶體管。
