TPA2OOOD2　免濾波D類功放集成電路圖

出處：yewuyi 發布于：2009-02-28 00:00:00 | 3513 次閱讀

　　TPA2OOOD2是一種無需濾波揣的新型D類音頻功率放大集成電路。是美國德州儀器公同的產品，適用于在USB驅動的多媒體揚聲器系統，便攜式DVD播放機，個人數字助理(PDAS)，以及筆記本電腦等場合，亦可用于其他輸出功率為2W的音頻功放場合。

　　l.TPA2OOOD2功能特點

　　TPA2OOOD2集成電路克服了原有的D類音頻功放需要體積龐大的LC濾波器的缺陷，不但能夠提供D類功放的高效率，還可縮小元件的體積，降低約40%的總系統成本。與AB類線性音頻功放相比，TAP2OOOD2元件所消耗的功率更低、產生的熱量更少;與帶LC濾波器等的D類音頻功放相比，TAP2OOOD2元件可大大減少外部元件數目，減小體積，且保真更高。

　　TPA2OOOD2具有以下特點。

　　(1)無需外部濾波器，使成本降低，休積縮小。

　　(2)D類工作，效率高(可高達85%)。

　　(3)功耗很低，產生的熱量極小。

　　(4)增益可通過編程設置。

　　(5)工作溫度范圍寬(-40℃-+85℃)。

　　2.TPA2OOOD2引腳排列及功能說明

　　TPA2OOOD2集成塊的引腳排列如圖1-1所示，采用雙列24腳封裝，其集成屯路的引腳功能說明見表1-2所列。其③腳、(15)腳上的電平與放大器的增益及輸入阻抗之間為以下關系。

　?、勰_           (15)腳         放大揣增益(dB)     輸入阻抗(KΩ)
　　0(低電平)       0                8                   104
　　0               1高電平          12                   74
　　1               0                17.5                 44
　　1               1                23.5                 24

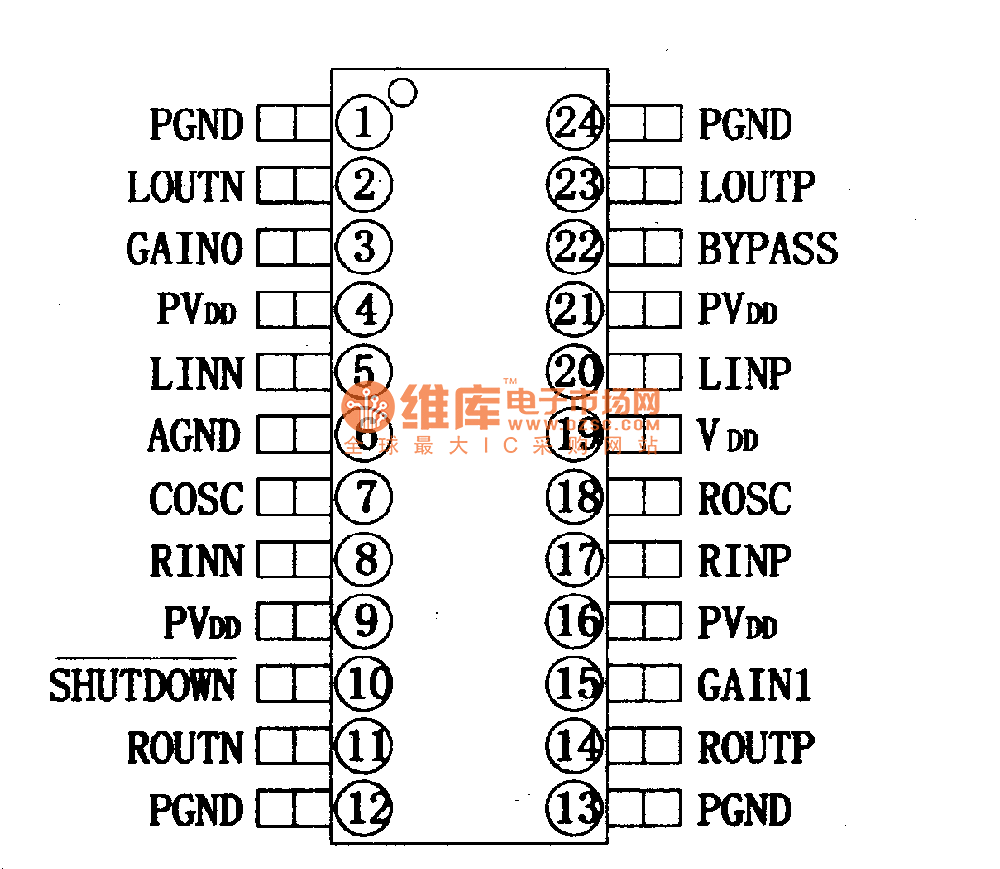

　　圖1-1 TPA2000D2引腳排列示意圖

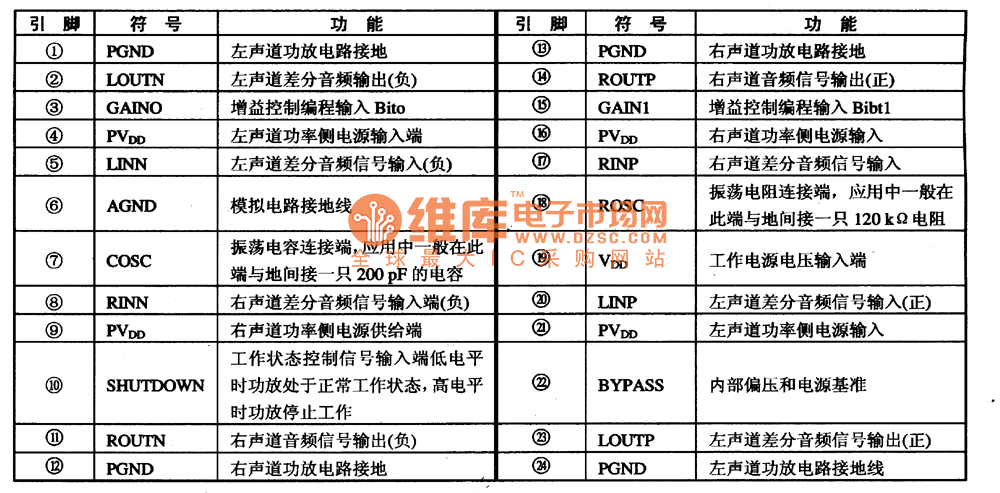

　　表1-2   TPA2000D2集成電路的引腳功能及數據

　　3.TPA2000D2典型應用電路

　　TPA2000D2集成塊的典型應用電路(一)如圈1-3所示，典型應用電路(二)如圖1-4所示，該圖是產品開發的基礎用圖。

　　圖1-3 TPA2000D2集成塊的典型應用電路(一)

　　圖1-4 TPA2000D2集成塊的典型應用電路(二)
