CX2O106A紅外追控接收集成電路圖

出處：西北電子狼發布于：2009-02-21 00:00:00 | 5074 次閱讀

　　CX2O106A是日本索尼公司生產的紅外遙控信號接收集成電路，廣泛應用于視頻、音頻、空調、風扇等各種遙控系統中作遙控信號接收電路。

1.引腳功能及數據

　　CX2O106A集成電路內含遙控信號接收、帶通濾波、榆波等電路。該Ic采用8腳封裝萬式，其集成電路的引腳功能說明及數據如表1所列。

　　表1 CX20106A集成電路的引腳功能說明及數據

2.內電路方框圖及典型應用電路

　　CX20106A集成電路的內電路方框圖與典型應用電路如圖1所示。

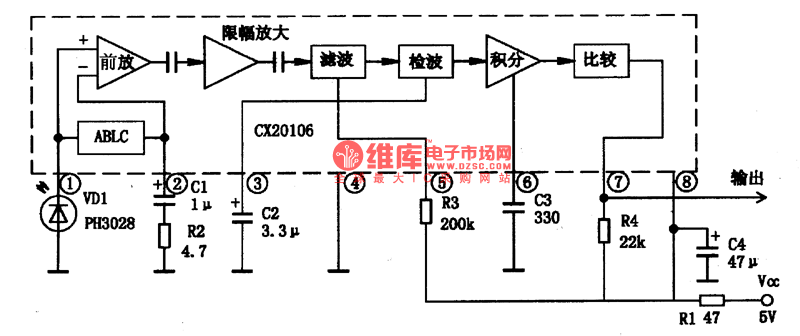

　　圖1 CX20106A集成塊的內電路方框圖及典型應用電路

　　提示:CX2O106A集成電路損壞以后，可用IX0614CE與D2O106A直接進行代換。但在用IX0614CE代換時，除了在原IC位置將IX0614CE裝好并焊牢外，還需對原集成電路的外圍元件進適當?shù)恼{(diào)整。具體方法是:將原CX2O106A②腳外接的電阻值由原來的4.7Ω改換成27Ω; 將原CX20106A⑤腳外接的10kn改換為2OkΩ即可。
