圖2 BA11O2FS集成塊的典型應用電路圖

3.信號流向

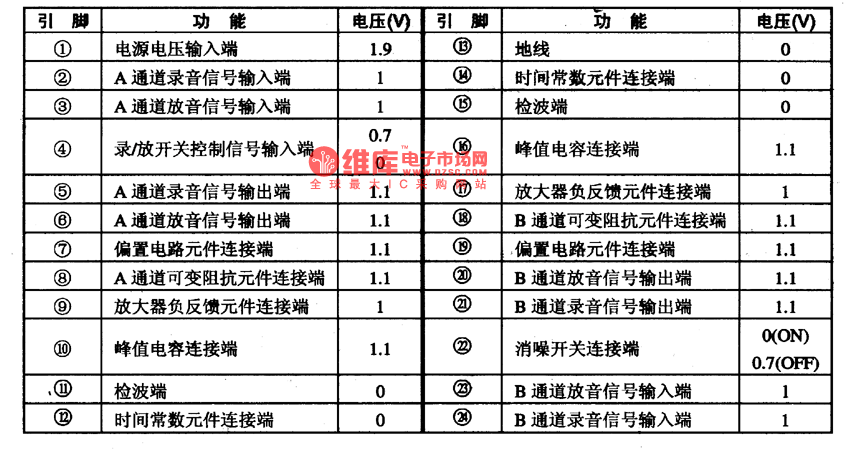

　　BA11O2FS的④腳為錄放轉換開關控制信號輸入端。錄音時，④腳電壓為0V時，接通IC內部錄音放大器，使②、(24)腳輸入的錄音信號經過放大，分別從⑥、(20)腳輸出，一路去音頻功放電路;另一路經錄放音電路處埋后與偏磁電流一起送往錄音磁頭。此時，無論降噪開關處于ON或O嚇均無作用。

　　放音信號從BA11O2FS的③、(23)腳輸入，由⑥、(20)腳輸出。此時，如降噪開關處于ON位置，則降噪電路對磁帶的背景噪聲進行降噪。

4.故障檢修提示

　　當判斷故障是否出在由BAllO2FS組成的降噪電路時，可找兩根適當長度的細漆包線，刮掉其兩端頭絕緣層少許，將BA1102FS③腳與⑥腳短接，(23)腳與(20)腳短接，如果故障可以消除，則說明問題出在該電路上。

　　降噪電路自激故障較難查，其主要原因有以下幾個方面。

　　(1)放大器負反饋量不夠，使增益過大而自激;

　　(2)放大器的相位補償電路有故障，產生了附加相移，致使負反饋成正反饋而自激;

　　(3)電源濾波不良，內阻抗大也是出現自激的常見原因。
