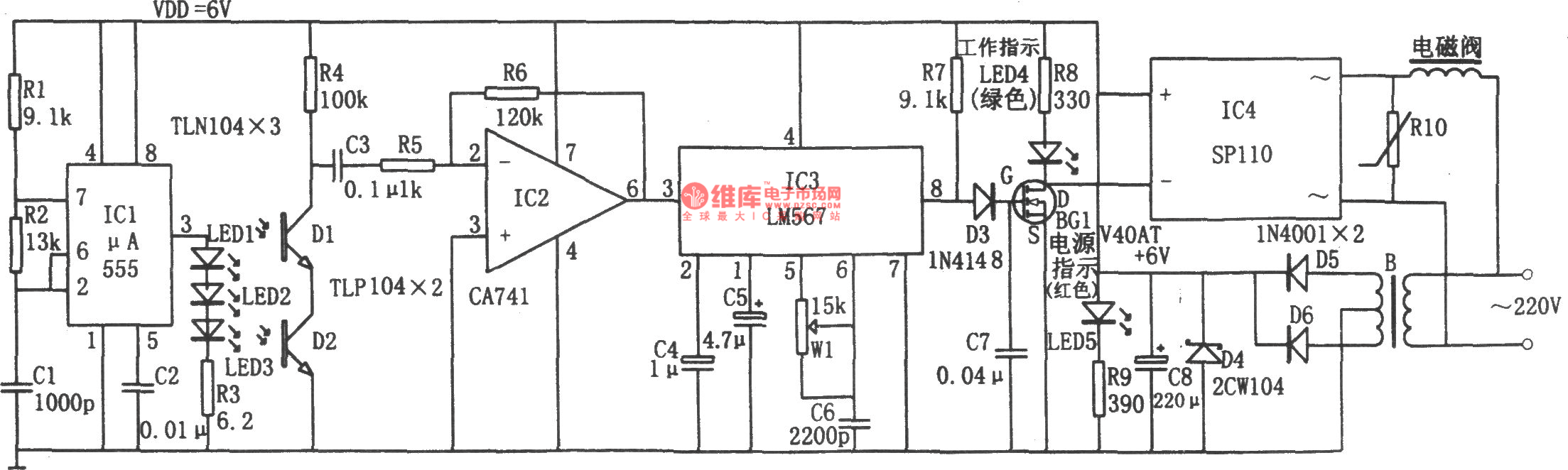

如圖所示為紅外自動水龍頭控制器電路。該控制電路包括發射電路和接收譯碼控制電路兩部分。其中發射電路由多諧振蕩器和紅外發射二極管組成；接收電路包括紅外接收管D1與D2、運算放大器IC2(CA741)、音頻譯碼器IC3(LM567)交流固態繼電器IC4(SP110)、電源電路等組成。發射電路中，多諧振蕩器由IC1(555)和R1、R2、C1等組成，其振蕩頻率為f=1.44／(R1+2R2)C1，圖中所示參數對應的頻率約為40kHz。振蕩輸出信號驅動TLN104型的LED1～LED3工作，從而產生紅外脈沖調制波。接收電路中紅外接收頭D1、D2與發射電路中的發射管相匹配，也采用TLN104型。紅外脈沖調制波經D1、D2接收后被轉換成電信號，再經IC2放大后加至IC3音頻譯碼器，若調節電位器W1，使IC3的中心頻率fo=1/1.1Rw1C6與紅外調制頻率40kHz一致，則IC3⑧腳輸出低電平，使BG1管截止，繼電器IC4因無控制信號觸發而無交流輸出。當有人洗手將紅外光束遮擋時，相應D1、D2因接收不到光信號而不進行光電轉換，從而使LM567因無信號輸入而在⑧腳輸出高電平，使BG1管導通，IC4因在控制端有跳變的脈沖(約2～6V)信號觸發，其交流電壓被接通，從而使水龍頭的電磁閥自動開啟、放水；當人手離開時，紅外光又照射到接收頭上，LM567又輸出低電平，使BG1管截止，IC4的交流輸出斷開，實現自動關水。本電路通過光電控制水龍頭，從而實現節約用水。
