醫用超聲波霧化器一

出處：awey 發布于：2008-09-21 00:00:00 | 7487 次閱讀

　　電路工作原理

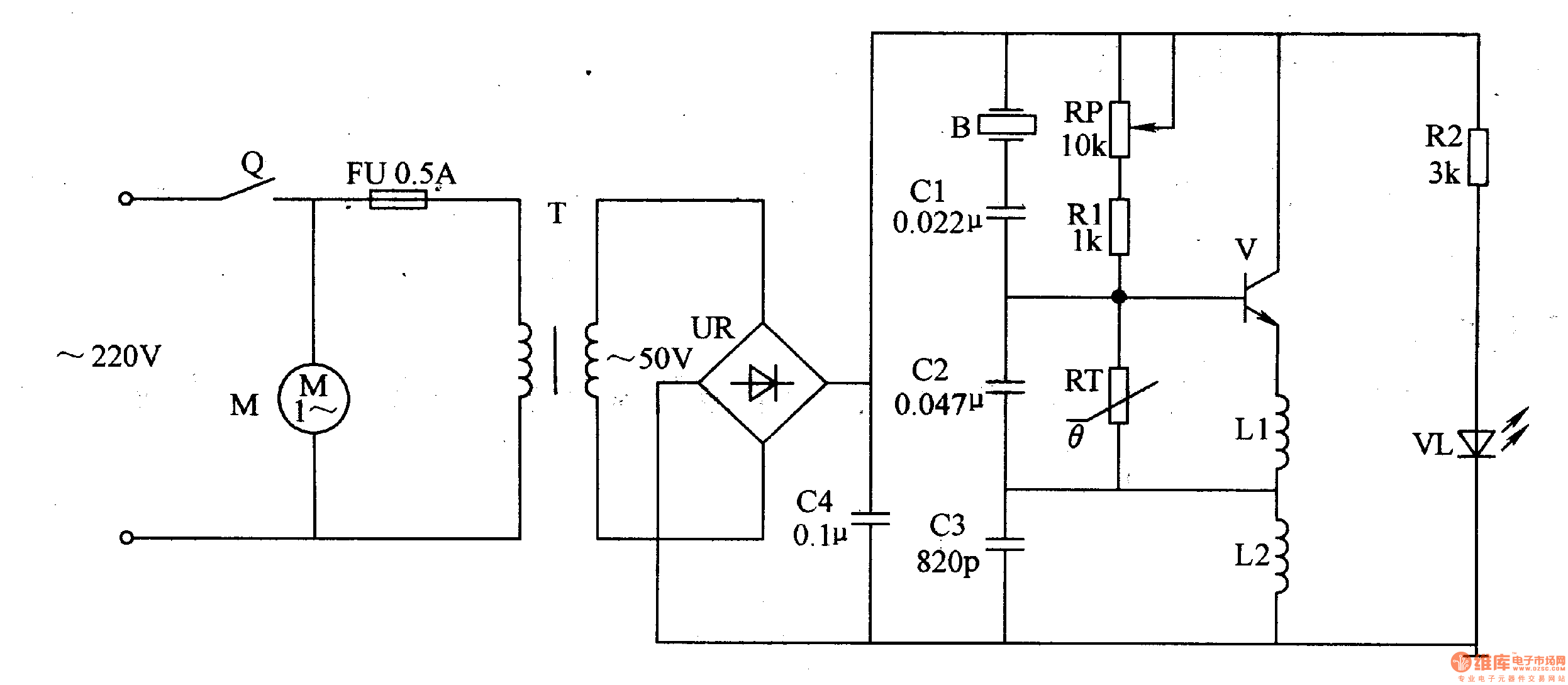

　　該醫用超聲波霧化器電路由電源電路、超聲波振蕩器和霧化器電路組成，如圖9-110所示。

　　電源電路由定時器Q、熔斷器FU、電源變壓器T、整流橋堆UR、限流電阻器R2、電源指示發光二極管VL和濾波電容器C4組成。
　　超聲波振蕩器電路由晶體管V、電阻器Rl、電位器RP、熱敏電阻器RT、電容器C2、C3和電感器Ll、L2組成。
　　霧化器電路由壓電式超聲換能器B、電容器Cl和風扇電動機M組成。
　　接通定時器Q，交流220V電壓為M供電的同時，還經T降壓、UR整流及C4濾波后，為超聲波振蕩器提供+5OV工作電源。+5OV電壓還經R2限流后將VL點亮。
　　超聲波振蕩器通電后振蕩工作，產生頻率為1.65MHz的超聲波振蕩信號 (B既是決定超聲波振蕩器頻率的元件，又是超聲波振蕩器的負載)。在超聲波的作用下產生高頻振動 (即產生超聲波定向壓降)，將藥液噴起，在噴起藥液的周圍瞬間發生空化作用而產生霧化，再通過風扇將藥霧吹出。
　　RP用來調節V的工作電流，可將V的工作電流調至600mA左右。
　　RT用來穩定超聲波振蕩電路的工作點。
　　元器件選擇
　　Rl選用2W的金屬膜電阻器;胞選用1/4W金屬膜電阻器或碳膜電阻器。
　　RP選用2W的小型合成碳膜電位器。
　　RT選用100Ω的負溫度系數熱敏電阻器。
　　Cl、C2和C4均選用耐壓值為1OOV以上的CBB電容器;C3選用高頻瓷介電容器或云母電容器。
　　VL選用φ5mm的高亮度發光二極管。
　　UR選用1.5A、lOOV的整流橋堆。
　　V選用BU406型高反壓硅NPN晶體管。
　　L2選用24μH的磁心電感器;Ll用φ0.6mm的漆包線在愧上繞5-10匝。
　　T選用35-40W、二次電壓為45-55V的電源變壓器。
　　Q選用0-60min的機械式定時器。
　　M選用交流220V微型風扇。
　　B選用1.65MHz的成品超聲換能器。
