臭氧消毒器十二

出處：colortree 發布于：2008-09-21 00:00:00 | 4894 次閱讀

　　本例介紹一款采用CD4069六非門數字集成電路制作的臭氧消毒器，它具有手控與光控功能，可用來制作消毒柜或放在電冰箱內作除臭器。
　　電路工作原理

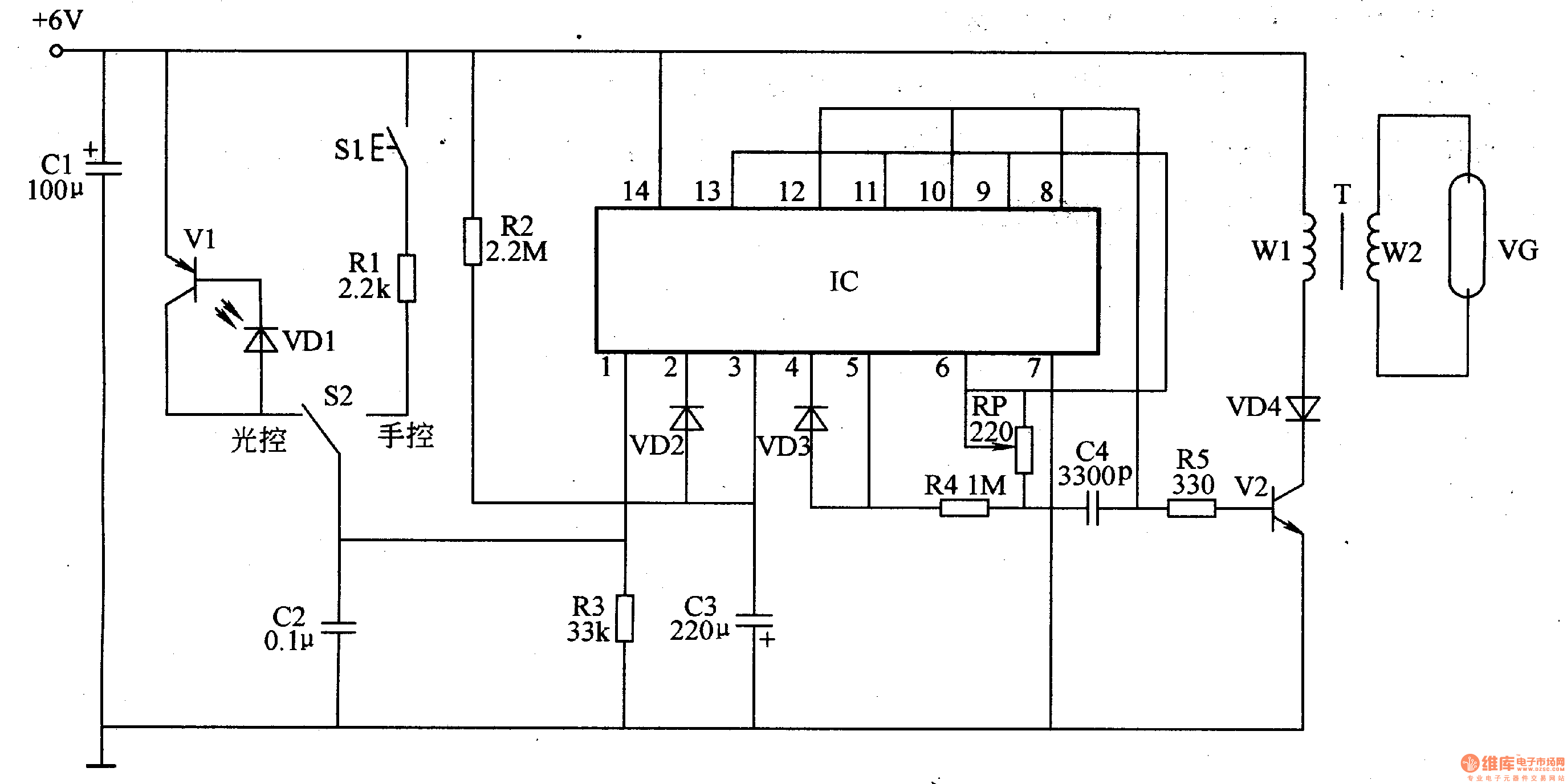

　　該臭氧消毒器電路由手控/光控轉換電路、延時控制電路、振蕩器和高壓發生器電路組成，如圖9-109所示。

　手控/光控轉換電路由光敏二極管VDl、晶體管Vl、轉換開關S2、手動控制按鈕Sl、電阻器Rl組成。
　　延時控制電路由六非門集成電路IC、電阻器R3、電容器C2、C3和二極管VD2、VD3組成。
　　振蕩器電路由IC和電阻器R2、R4、電位器RP、電容器C4組成。
　　高壓發生器電路由晶體管V2、電阻器R5、二極管VD4和升壓變壓器T組成。
　　將S2置于光控位置時，可用作冰箱除臭。打開電冰箱門時，冰箱內照明燈點亮，VDl受光照射而內阻降低，便Vl導通，使IC的l腳、4腳和5腳變?yōu)楦唠娖剑袷幤髌饎?dòng)工作，從IC的8腳輸出振蕩脈沖信號。該脈沖信號經V2放大及變壓器T升壓處理后，在T的二次繞組兩端產生脈沖高壓，通過放電管產生臭氧。關上冰箱門后，VDl因無光照射而呈高阻狀態，Vl截止，IC的1腳變?yōu)榈碗娖剑?腳、3腳為高電平，C3開始充電，6-12min后lC的4腳、5腳變?yōu)榈碗娖?，振蕩器和高壓發生器停止工作。
　　將S2置于手控位置時，可用作餐具等方面的消毒。按動S1，IC的l腳和4腳、5腳變?yōu)楦唠娖剑袷幤骱透邏喊l(fā)生器工作，放電管產生臭氧。松開S1后，振蕩器和高壓發生器延時工作6-12min后自動停止工作。
　　調節RP的阻值，可改變振蕩器的工作頻率。
　　元器件選擇
　　Rl-R5選用1/4W碳膜電阻器或金屬膜電阻器。
　　RP選用小型實心電位器或可變電阻器。
　　Cl和C3均選用耐壓值為16V的鋁電解電容器;C2選用滌綸電容器或獨石電容器;C4選用高頻瓷介電容器。
　　VDl選用2CU或2DU系列的光敏二極管;VD2和VD3均選用1N4148型硅開關二極管;VD4選用1N4007型硅整流二極管。
　　Vl選用C8550或S8550型硅PNP晶體管;V2選用3DmO5F或2SCl031、2N4240等型號的硅NPN晶體管。
　　IC選用CD4069六非門集成電路。
　　S1選用動合 (常開)型按鈕;S2選用單極雙位開關。
　　T采用 "E"形磁心繞制:繞組用φ0.49mm的漆包線繞3-5匝，二次繞組用φ0.18mm的漆包線繞900-1200匝。
