本例介紹的電子滅蟲燈，通過安裝在高壓電網內部的誘蟲燈發出的紫外光來誘惑害蟲，當趨光飛來的害蟲觸及高壓電網時，就會受高壓電擊而亡。
　　電路工作原理

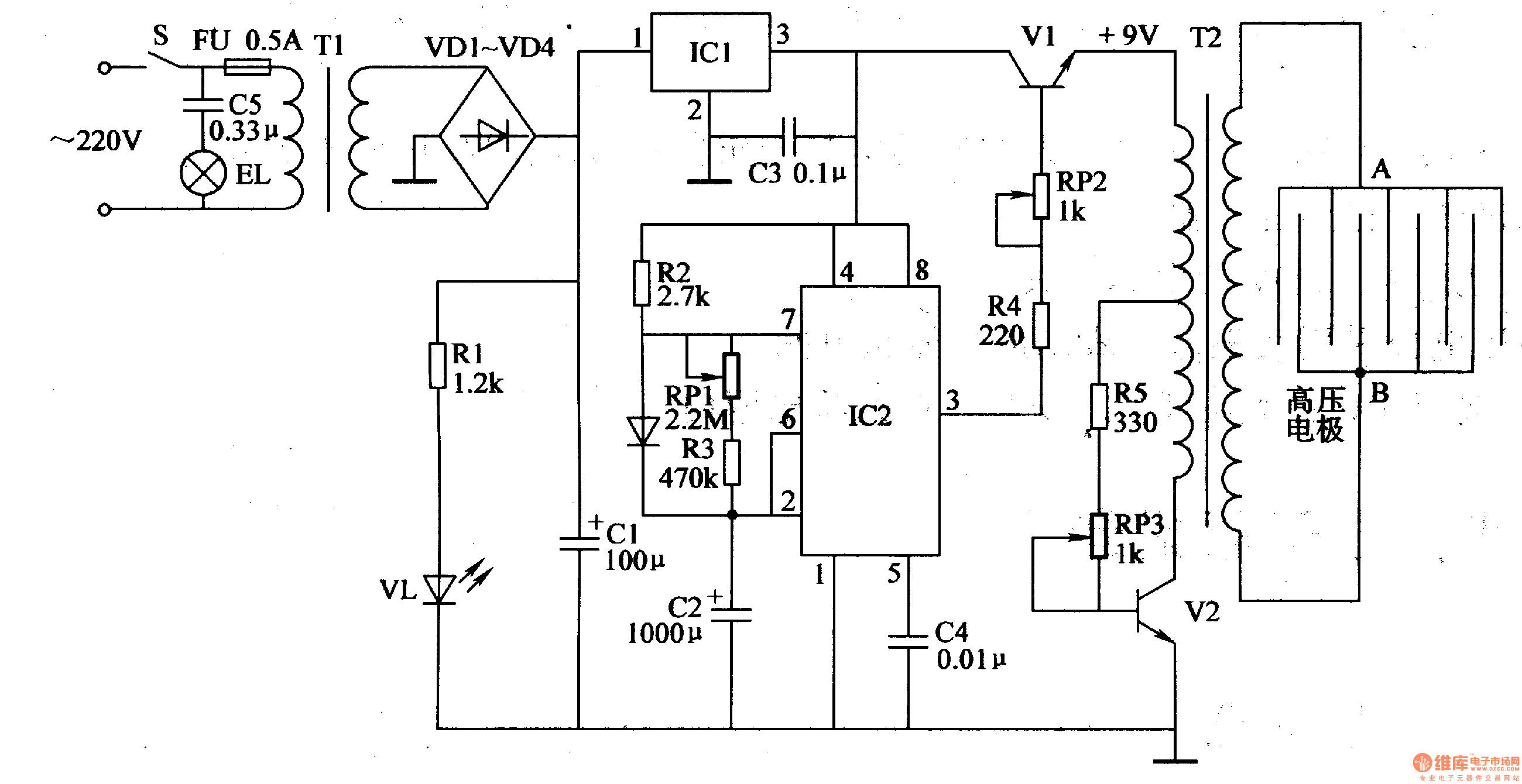

　　該電子滅蟲燈電路由電源電路、脈沖振蕩器和高壓發生器電路組成，如圖4-187所示。

　　電源電路由電源開關S、熔斷器FU、電源變壓器Tl、整流二極管VDl-VD4、濾波電容器Cl、C3、三端穩壓集成電路ICl、限流電阻器Rl和電源指示發光二極管VL組成。
　　脈沖振蕩器由時基集成電路lC2、電阻器R2、R3、電位器RPl和電容器C2、叫組成。
　　高壓發生器由晶體管Vl、V2、電位器RP2、RP3、電阻器R4、R5、脈沖變壓器T2和高壓電網(由高壓電極A、B組成)組成。
　　EL為誘光燈，C5為降壓電容器。
    接通電源開關S后，交流220V電壓一路經C5降壓后將EL點亮;另一路經Tl降壓、VDl-VD4整流、Cl濾波及ICl穩壓后，為脈沖振蕩器和高壓發生器提供+l2V工作電源。VDl-VD4整流后的直流電壓還經Rl限流后將VLA亮。
　　RPl選用小型實心電位器或可變電阻器;R陀和RP3選用小型合成膜電位器或可變電阻器。
　　Cl選用耐壓值為25V的鋁電解電容器;C2選用耐壓值為16V的鋁電解電容器;C3和C4均選用獨石電容器;C5選用耐壓值為400V以上的CBB電容器。
　　VDl-VD4均選用1N4007型硅整流二極管;VD5選用1N4148型硅開關二極管。
　　VL選用φ3mm的高亮度發光二極管。
　　Vl選用DDOl或SDO3型硅NPN晶體管;V2選用BU406或3DDl5型硅NPN晶體管。
　　ICl選用LM7812或AN7812型三端穩壓集成電路;IC2選用NE555或5G1555型時基集成電路。
　　Tl選用3-5W、二次電壓為l5V的電源變壓器;T2使用高壓電擊器用脈沖變壓器或黑白電視機的行輸出變壓器。
　　S選用5A、220V的電源開關。
　　高壓電極采用兩根裸導線制成燈籠狀電網。
　　EL選用3W的紫外燈管，安裝在燈籠狀電網內。
