閃爍警示燈五

出處：xxdcq 發布于：2008-09-01 00:00:00 | 8193 次閱讀

　　本例介紹的閃爍警示燈，在白天不工作，夜晚光線暗到一定程度時以一定的節奏閃亮，非常醒目。
　　電路工作原理

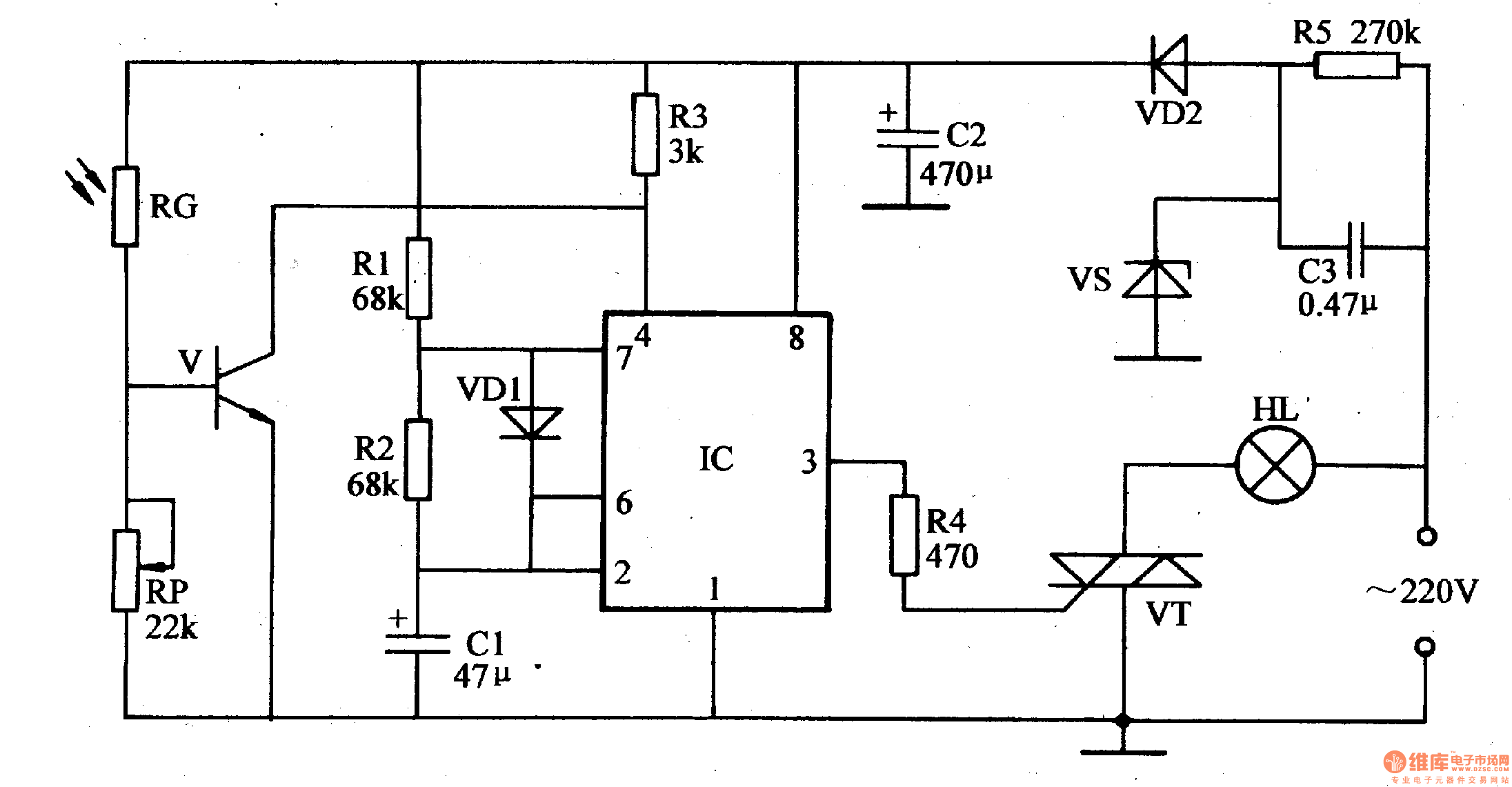

　　該閃爍警示燈電路由光控電路、多諧振蕩器、電源電路和控制執行電路組成，如圖1-206所示。

　　光控電路由光敏電阻器RG、可變電阻器RP、電阻器R3和晶體管V組成。
　　多諧振蕩器由電阻器Rl-R3、電容器Cl、二極管VDl和時基集成電路IC組成。
　　電源電路由降壓電容器C3、泄放電阻器R5、整流二極管VD2、穩壓二極管VS和濾波點容器C2組成。
　　控制執行電路由電阻器R4和晶閘管VT組成。
　　交流220V電壓經C3降壓、VS穩壓、VD2整流及C2濾波后，為IC和光控電路提供9V直流電壓。
　　白天，RG受光照射呈低阻狀態，V導通，IC的4腳為低電平，多諧振蕩器不振蕩，IC的3腳保持低電平，VT不導通，警示燈HL不亮。
　　夜晚，RC因無光照或光照變?nèi)醵柚翟龃?，使V截止，lC的4腳變?yōu)楦唠娖?，多諧振蕩器振蕩工作，lC的3腳輸出超低頻脈沖信號，使VT在脈沖信號的正半周時導通，在脈沖信號的負半周時截止，控制HL閃爍發光。
　　調節RP的阻值，可改變光控的靈敏度。
　　元器件選擇
　　Rl-R5選用1/4W金屬膜電阻器或碳膜電阻器。
　　RG選用MG45系列的光敏電阻器，其亮阻應小于lOkΩ，暗阻應大于1OOkΩ。
　　RP選用合成膜可變電阻器。
　　Cl和C2均選用耐壓值為16V的鋁電解電容器;C3選用耐壓值為400V以上的CBB電容器或滌綸電容器。
　　VD1選用1N4148型硅開關二極管;VD2選用1N4007型硅整流二極管。
　　VS選用1N4739(lW、9V)型硅穩壓二極管。
　　V選用S9014或3DG9014型硅NPN晶體管。
　　VT選用TLC336A型雙向晶閘管。
　　IC選用NE555型時基集成電路。
