在當今市場上，D 類放大器種類繁多，這使得工程師在選型時常常感到困惑。ADI 作為一家企業，為 DSP、音頻編解碼器、放大器等產品提供了廣泛的解決方案，其 D 類放大器深受音頻制造商的好評?！禔DI 兩大熱門 D 類放大器》分為上、下兩篇，旨在詳細介紹 ADI 即插即用型 D 類放大器和高效率的 D/G 類放大器的特性、代表型號及其優勢，幫助工程師簡化選型過程。本文作為上篇，將重點介紹 ADI 的即插即用型 D 類放大器。

常見音頻放大器的種類和特點

下圖（圖 1）展示了 ADI 幾款常見音頻放大器的種類和特點，這有助于我們對音頻放大器有一個整體的認識。

即插即用型 D 類放大器的定義與特點

即插即用（Plug & Play）功能的 D 類放大器具有一系列獨特的功能，能夠消除繁瑣的配置過程，大大簡化開發流程。其具體特點如下：

• 無需設置 I2C 寄存器：這一特性顯著減少了軟件開發所需的工時，提高了開發效率。
• 采用數字接口：具有高擴展性，可靈活連接各種外圍設備。同時，該接口還具備出色的抗噪能力，能夠保證音頻信號的穩定傳輸。
• 無需過孔安裝電路板：采用 TIPTOP WLP 封裝，允許將內部引腳連接到外部，降低了制造成本。

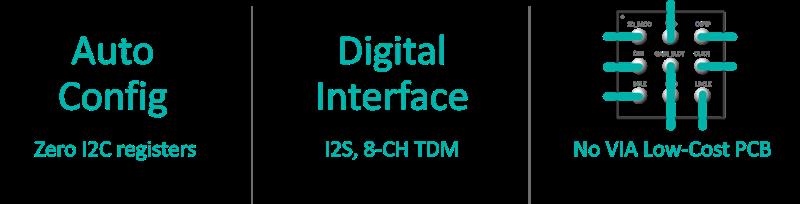

  圖 2 即插即用型 D 類放大器的優勢

即插即用型 D 類放大器的配置方法

增益和通道可以通過設置引腳或連接數字音頻信號來進行調整。

• 增益設置：如圖 3 所示，可以通過設置引腳的固定方式來選擇放大級別。

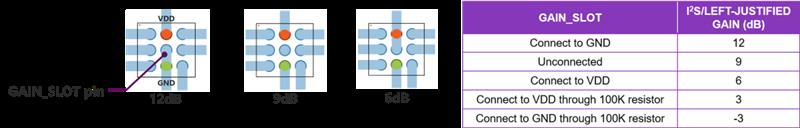

  圖 3 通過配置引腳設置增益
• 通道設置：通過數字音頻信號的連接引腳來選擇通道。該系列放大器能自動識別各種 PCM 和 TDM 時鐘格式，無需進行 I2C 寄存器設置，使用起來如同模擬放大器一樣簡單。





  圖 4 通過數字音頻接口引腳設置通道

ADI 兩大熱門即插即用型 D 類放大器

• MAX98361：小型、高性價比的 D 類放大器
  MAX98361A/B/C/D 是一款易于使用的低成本數字脈碼調制（PCM）輸入 D 類放大器，它提供了業內出眾的 AB 類音頻性能，同時具備 D 類效率。該產品支持 3.2W（4Ω，5V）的輸出功率，非常適合小型便攜式藍牙揚聲器、物聯網設備和采用單節鋰離子電池供電的小型設備。





  圖 5 MAX98361 功能框圖
  • 特點：無需 I2C 編程；能自動設置采樣率和位深度；使用時鐘監視器進行故障檢測；采用邊沿速率控制（AEL）和擴頻（SSM）技術，無需輸出濾波器；采用 WLP 封裝，消除了成本和布局中的過孔需求。
  • 主要規格：單電源供電范圍為 2.5V~5.5V；輸出功率為 3.2W（4Ω，5V 時）；靜態電流為 2.2mA；動態范圍為 110dB；THD+N 低至 0.009%（1kHz）；高效率達 92%（RL = 8Ω，THD+N = 10%）；采樣率為 8kHz~96kHz；采用 9 引腳 WLP 封裝（1.35mm×1.44mm、0.4mm 間距）。
    MAX98361 有四種型號：“MAX98361A/B/C/D”，它們的區別在于上電時音頻的上升特性（如音量淡入）和支持連接的音頻信號格式。用戶可根據所需功能選擇合適的型號，只需進行引腳設置和布線即可完成系統組裝，設計極為簡潔。





    表 1 MAX98361 四種型號產品特性
• MAX98365：小型、高性價比的 14V D 類放大器
  MAX98365 是一款易于使用的低成本數字輸入 D 類放大器，提供了業界的 AB 類音頻性能，具備 D 類效率。它支持 13.8W（8Ω，14V）和 17.6W（6Ω，14V）的輸出功率，適用于需要更高功率的藍牙揚聲器、智能音箱等設備。該器件也被應用于音響廠商的揚聲器產品中，在音質方面享有很高的聲譽。





  圖 6 MAX98365 功能框圖
  • 主要規格：寬放大器供電范圍為 3.0V~14V；輸出功率為 13.8W（8Ω，14V 時）和 17.6W（6Ω，14V 時）；動態范圍為 111.5dB；THD+N 為 - 85dB（1kHz）；高效率達 92.7%（7.0W 時，RL = 8Ω，PVDD = 12V）；采樣率為 8kHz~192kHz；采用 12 引腳 WLP 封裝（1.21mm×1.78mm、0.4mm 間距）。
    MAX98365 的其他基本規格與 MAX98361 相同。用戶可根據所需規格從 4 種型號中進行選擇，輕松完成系統設計。





    表 2 MAX98365 四種型號產品特性

易于使用的評估環境

對于 MAX98361 系列和 MAX98365 系列，每個型號都配備了評估板，并配套提供與 PC 連接的接口板。用戶只需通過 USB 將其連接到 PC，即可輕松播放音頻。評估板還配備了電源和揚聲器接口，用戶可使用自有設備立即進行性能評估。
