在電子技術的學習和實際應用中，三極管放大電路無處不在。然而，許多人對于放大器的類型常常感到困惑。今天，我們就來對共集、共基、共射這三種常見放大器類型進行全面且深入的總結。

三種放大器的應用情況

在這三種放大器中，共發射極放大器憑借其出色的性能，成為應用為廣泛的一種。它在各種頻率的放大系統中都能大顯身手，是信號放大電路的。這是因為共發射極放大器具有較大的電壓增益和電流增益，能夠有效地對信號進行放大處理。

共集電極放大器以其獨特的輸入阻抗大、輸出阻抗小的特點，在放大系統中主要起到隔離的作用。例如，在多級放大系統中，它可以作為輸入級、輸出級和緩沖級，將前級電路和后級電路之間的相互影響降至，保證信號的穩定傳輸。

共基極放大器則因其優良的高頻特性，主要應用于工作頻率較高的電路中。在高頻信號處理方面，它能夠展現出卓越的性能，確保信號的準確放大和傳輸。

放大器類型的判斷方法

通過三極管的接法，我們可以準確判斷放大器的類型及其特性。其原理在于，放大器有輸入回路和輸出回路，每個回路需要兩個引腳，而三極管僅有三個引腳，必然有一個引腳被輸入輸出共用。比如，共用發射極的就是共發射極放大器。判斷方法的關鍵在于，放大器的地線是電路中的共用參考點，三極管的某根引腳應交流接地。只要確定三極管的哪個引腳交流接地，就能知道放大器的類型。

具體放大器類型分析

• 共發射級放大器

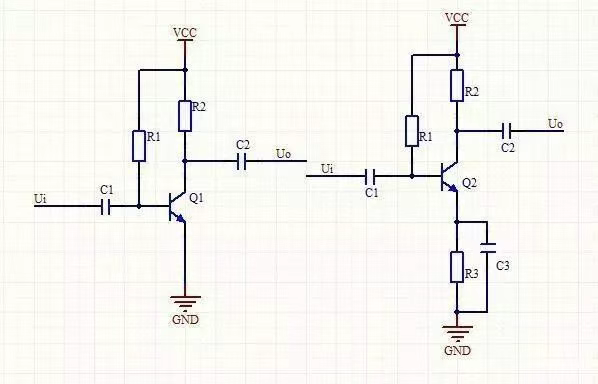

  在如圖所示的電路中，Q1 發射極直接接地，Q2 中發射極通過電容 C3 接地。由于 C3 的容量較大，對交流信號的容抗很小，相當于通路，所以對交流信號而言，發射極相當于接地，這就是共發射極放大器。從電路中可以看出，三極管的基極和集電極不接地，輸入信號從基極與地之間輸入到三極管中，輸出信號則從三極管的集電極與地之間輸出。
• 共集電極放大器

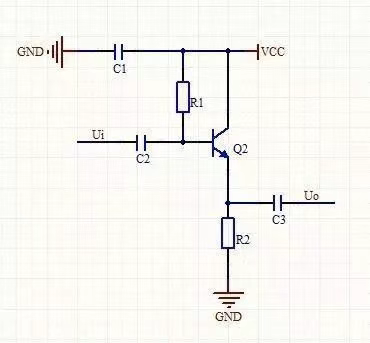

  集電極接直流電源 +V，對于交流信號來說，+V 端通過 C1 交流接地，所以三極管集電極接地，此為共集電極放大器。交流信號從基極輸入（基極與地之間輸入），信號從發射極輸出（發射極與地之間輸出）。需要注意的是，發射極與地之間不能接入旁路電容，否則放大器會交流短路，導致無信號輸出。
• 共基極放大器
  基極通過旁路電容 C2 交流接地，使得基極被共用，因此這是共基極放大器。交流信號從發射極輸入（發射極與地之間輸入），從集電極輸出（集電極與地之間輸出）。




通過對這三種放大器的詳細分析，我們可以更好地理解它們的工作原理和應用場景，從而在實際的電子電路設計和應用中做出更合理的選擇。
