高清平板對偏壓 IC 電流輸出能力的要求

不同分辨率的平板電腦，對 LCD 偏壓 IC 的平均電流和峰值電流輸出能力有著不同的要求。以 3K LCD 屏幕為例，其對偏壓 IC 的平均電流要求達到 220mA，而峰值電流更是高達令人驚嘆的 450mA。如此高的電流需求，無疑給偏壓供電電路的設計增加了巨大的難度。

安世 NEX10001 芯片應對挑戰的策略

為了應對高清 LCD 屏幕的供電挑戰，我們以安世公司出品的 NEX10001 偏壓芯片為例進行分析。

應對更大的平均電流

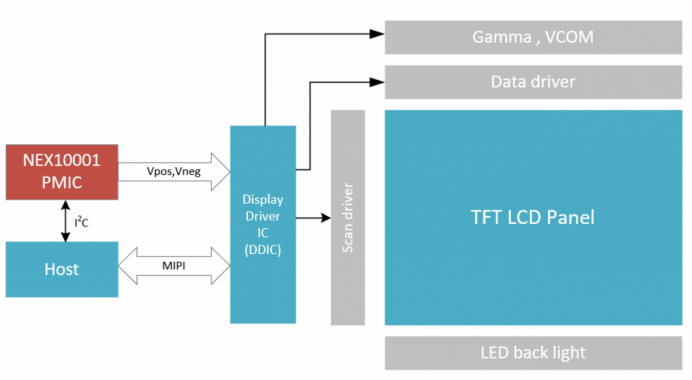

平板電腦 LCD 屏幕系統中，NEX10001 PMIC 芯片需要為顯示驅動芯片（DDIC）提供合適的正負電壓 VPOS 和 VNEG。隨著分辨率的提高，可能需要多顆 DDIC 級聯來驅動更多的顯示像素，這對偏壓芯片的供電能力和轉換效率提出了極高的要求。NEX10001 內部采用了低至 100 毫歐的功率管，在輕載模式下，其效率可以大于 85%；即使在滿載 220mA 的情況下，芯片依然能夠保持 82% 的高效率。這種高效的設計，使得 NEX10001 能夠滿足高清屏幕對平均電流的需求。

應對更大的瞬態電流

高清 LCD 屏幕模組的負載電流具有極大的瞬態變化，峰值電流可高達 450mA。NEX10001 通過以下幾種方式實現了的動態響應結果。

• 內部可調的 headroom：NEX10001 的 Boost 升壓輸出電壓 VREG 可以根據輸出電壓值自動調節。Headroom 電壓是 VREG 與 VPOS 或 VNEG 的差值電壓，默認值為 500mV。通過上電賦值 0x03 寄存器的 Bit5 和 Bit4 位，可以改變 headroom 的電壓。更高的 headroom 電壓能夠提升輸出的動態性能。

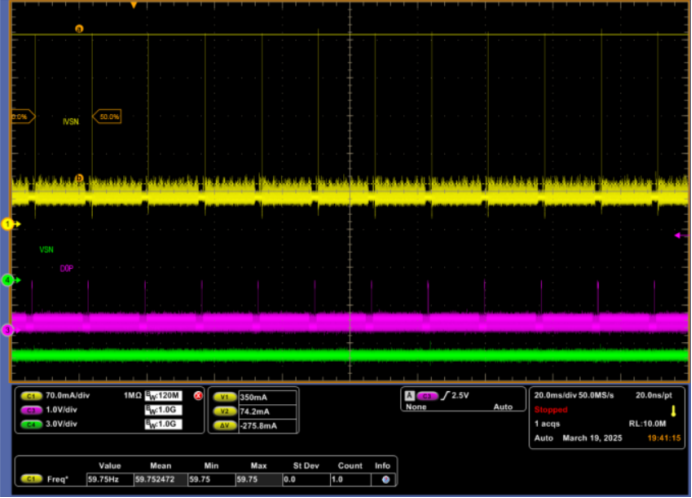

• 輸入輸出電容選擇：高清 LCD 屏幕模組的瞬態抽載電流雖然很高，但脈沖時間很短，一般在 5us 以內。適當增加輸出電容值，可以讓負載瞬態峰值電流由輸出電容短暫提供，避免 NEX10001 觸發限流保護。例如，在 VNEG 適當增加 10uf 電容后，經由 NEX10001 的 VNEG 負載脈沖電流從 350mA 減少為 119mA。

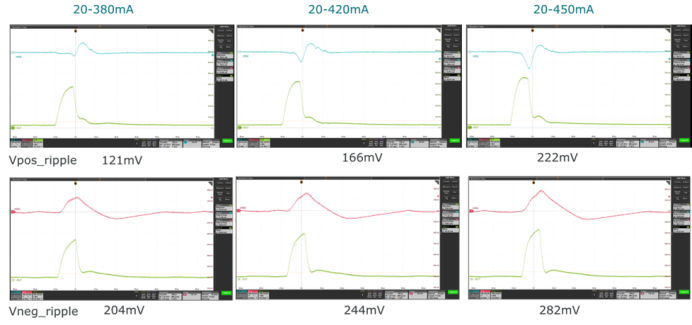

• 的動態響應結果：通過對 NEX10001 進行 Headroom 配置在 600mV，C_REG 選用 22uF，C_OUTN 選用 10uF 和 22uF 并聯的瞬態峰值電流動態測試發現，在 380mA / 420mA / 450mA 三種瞬態峰值負載電流下，正端和負端的紋波電壓都在 300mV（<5% 輸出電壓）以內。這表明 NEX10001 能夠很好地滿足高清 LCD 屏幕的大電流驅動需求，并將輸出紋波有效壓制在理想范圍內。
