隨著消費者對平板視覺體驗的追求不斷提升，當前市場上一代平板電腦的 LCD 屏幕在尺寸、分辨率和刷新率等規格方面均有顯著提高。這些變化給 LCD 偏壓供電電路的設計帶來了越來越大的挑戰。下面我們將詳細探討這些挑戰以及安世公司出品的 NEX10001 偏壓芯片是如何應對的。

平板電腦不同分辨率下對偏壓 IC 的電流要求

從相關數據中我們可以看到，在 3K LCD 屏幕的情況下，對偏壓 IC 的平均電流要求達到了 220mA，而峰值電流更是高達 450mA。這一數據直觀地反映出了高分辨率 LCD 屏幕對偏壓供電電路的高電流需求。

NEX10001 應對更大平均電流的策略

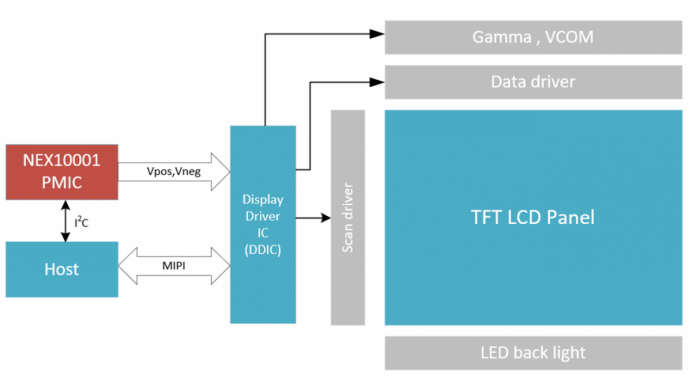

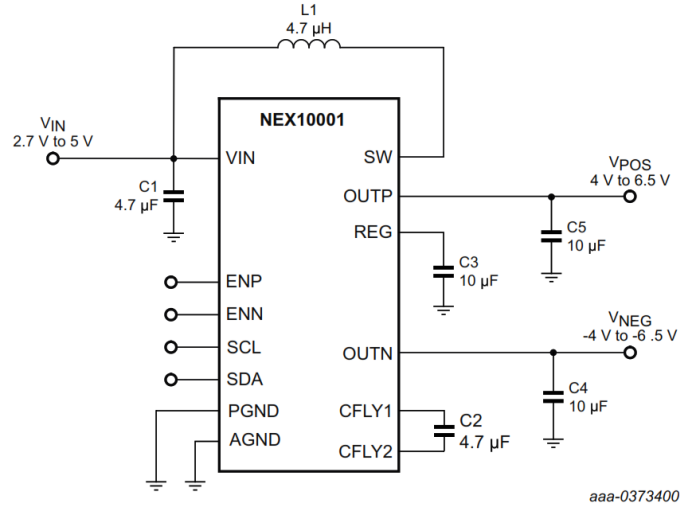

我們以安世公司的 NEX10001 為例，來看看它是如何應對高清 LCD 屏幕的供電挑戰的。在平板電腦 LCD 屏幕系統中，NEX10001 PMIC 芯片需要為顯示驅動芯片（DDIC）提供合適的正負電壓 VPOS 和 VNEG。DDIC 負責處理主機通過 MIPI 傳送來的顯示信息，并控制下級的驅動模塊，終實現平板電腦 LCD 畫面的顯示。隨著分辨率的提高，可能需要多顆 DDIC 級聯來驅動更多的顯示像素，這對偏壓芯片的供電能力和轉換效率提出了更高的要求。

NEX10001 內部采用了低至 100 毫歐的功率管，這一設計使得它在輕載模式下能夠達到大于 85% 的效率。即使在滿載 220mA 的情況下，芯片依然可以保持 82% 的效率。這種高效的設計能夠有效地降低功耗，提高電池的使用時間，同時也減少了發熱對設備性能的影響。

NEX10001 應對更大瞬態電流的方法

高清 LCD 屏幕模組的負載電流會呈現出極大的瞬態變化，峰值電流高達 450mA。NEX10001 通過內部可調的 headroom 和配置合適的輸出電容，實現了的動態響應結果。

• 內部可調的 headroom：NEX10001 的 Boost 升壓輸出電壓 VREG 可以根據輸出電壓值自動調節。Headroom 電壓指的是 VREG 與 VPOS 或 VNEG 的差值電壓。NEX10001 默認的 headroom 電壓值為 500mV，芯片可以通過上電賦值 0x03 寄存器的 Bit5 和 Bit4 位來改變 headroom 的電壓。更高的 headroom 電壓可以提高輸出的動態性能，使得芯片能夠更好地應對瞬態電流的變化。














• 輸入輸出電容選擇：高清 LCD 屏幕模組的瞬態抽載電流雖然很高，但其脈沖時間卻很短，一般在 5us 以內。通過適當增加輸出電容值，可以讓負載瞬態峰值電流由輸出電容短暫提供，避免 NEX10001 觸發限流保護。以高清平板電腦中 NEX10001 的應用波形為例，VNEG 的瞬態負載脈沖電流為 350mA。在 VNEG 適當增加 10uf 電容后，經由 NEX10001 的 VNEG 負載脈沖電流減少為 119mA。這表明增加輸出電容能夠有效地降低芯片的電流負擔，提高其穩定性。





  △ VNEG 瞬態峰值電流值 350mA

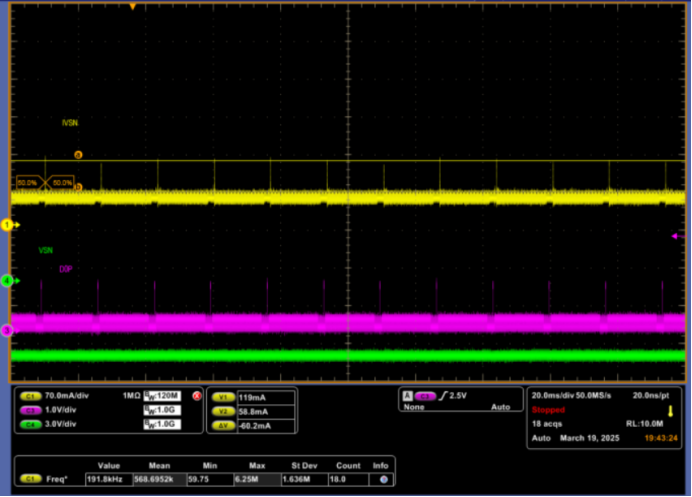

  △ VNEG 輸出電容增加 10uF, 瞬態峰值電流值 119mA
• 的動態響應結果：從 NEX10001 的 Headroom 配置在 600mV，C_REG 選用 22uF，C_OUTN 選用 10uF 和 22uF 并聯的瞬態峰值電流動態測試結果來看，NEX10001 在 380mA / 420mA / 450mA 三種瞬態峰值負載電流下，正端和負端的紋波電壓都在 300mV（<5% 輸出電壓）以內。這說明 NEX10001 能夠很好地滿足高清 LCD 屏幕的大電流驅動需求，并能有效地將輸出紋波壓制在理想范圍內，保證了屏幕顯示的穩定性和質量。
