在當今的電力電子領域，功率變換器作為電能利用的關鍵裝置，其性能在很大程度上取決于的功率半導體器件。常見的功率半導體器件類型包括 MOSFET、IGBT 和二極管等。傳統的 Si 器件由于已經逼近材料的物理極限，逐漸成為進一步提升功率變換器效率和功率密度的瓶頸。而 SiC 器件憑借其顯著的優勢，如更高的開關速度、在高結溫下能夠同時承受高壓和大電流等特性，可顯著提升轉換效率、功率密度并降低系統成本，特別適用于車載逆變器、電動汽車充電樁、光伏、UPS、儲能及工業電源等場景。目前，國內外 SiC 產業鏈正加速成熟，主流廠商已推出多款 SiC 產品，成本持續下降，其應用正呈現出爆發式增長的態勢。
圖 1：雙脈沖測試電路示意（以 SiC MOSFET 為例）
功率半導體動態參數測試（雙脈沖測試）是功率半導體研發與應用中的評估工具。它不僅能夠提供關鍵的動態參數，還能通過模擬實際工況，揭示器件的潛在風險，并為器件的優化提供明確的方向。以 SiC 和 GaN 為代表的第三代半導體的快速發展和廣泛應用，給新能源汽車行業、電源行業等帶來了顛覆性的變化，但同時也給設計工程師帶來了巨大的測試挑戰。工程師需要了解功率器件的動態特性，以確保選用的高速功率器件能穩定可靠地運行在自己的產品中。針對這些挑戰，RIGOL 提供了的功率半導體動態參數測試解決方案，旨在助力工程師實現高效評估與優化器件性能。
- 測量關鍵動態參數：測量開關損耗、開關時間、反向恢復特性等動態參數，這些參數對于優化系統效率、評估器件響應速度以及判斷其在換流過程中的安全裕量至關重要。
- 驗證驅動電路設計：評估柵極驅動電阻的合理性，通過優化驅動信號的上升 / 下降斜率來減少開關震蕩。同時，測試驅動芯片的保護功能是否有效。
- 對比器件性能：在不同的電壓、電流、溫度條件下進行測試，對比不同材料（如 Si IGBT 和 SiC MOSFET）或不同廠商器件的性能差異，為器件選型決策提供支持。
- 分析寄生參數影響：深入研究寄生參數對器件性能的影響，有助于優化電路設計。
- 評估極端工況下的可靠性：模擬極端工況，評估器件在惡劣條件下的可靠性，確保產品的穩定性。
以 SiC MOSFET 為例，雙脈沖測試電路由母線電容 CBus、被測開關管 QL、陪測二極管 VDH、驅動電路和負載電感 L 組成。在測試過程中，向 QL 發送雙脈沖驅動信號，即可獲得 QL 在指定電壓和電流下的開關特性。實際功率變換器的換流模式有 MOS - 二極管和 MOS - MOS 兩種形式，進行脈沖測試時需要選擇與實際變換器相同的形式和器件。對于 MOS - MOS 形式，只需將二極管 VDH 換成 SiC MOSFET QH，并在測試中一直施加關斷信號。在測試二極管反向恢復特性時，被測管為下管，負載電感并聯在其兩端，陪測管為上管，測試中進行開通關斷動作。在整個測試中，QL 進行了兩次開通和關斷，形成了兩個脈沖，測量并保留 QL 的 VGS、VDS、IDS 波形，就可以對其次關斷和第二次開通時的動態特性進行分析和評估。

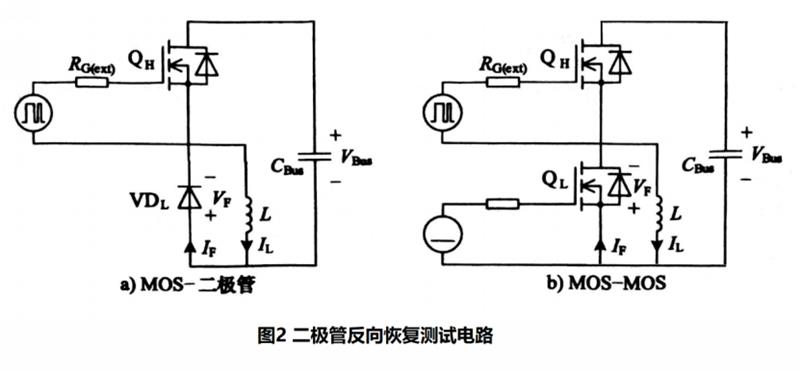

圖 2：測試二極管反向恢復特性示意

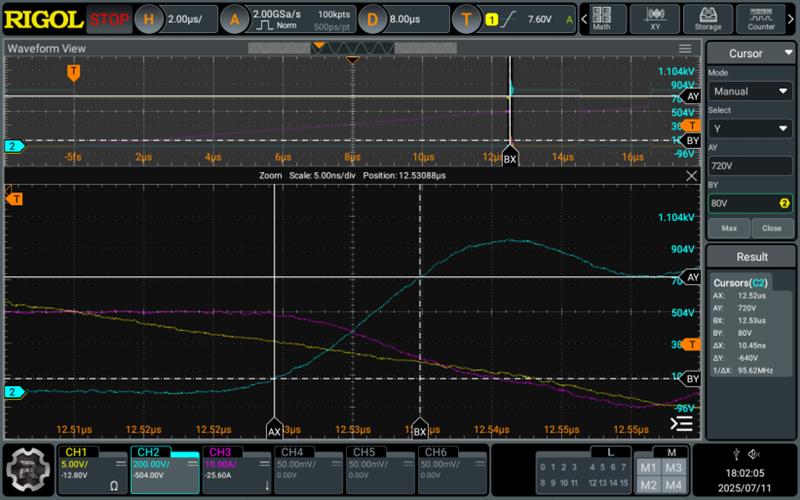

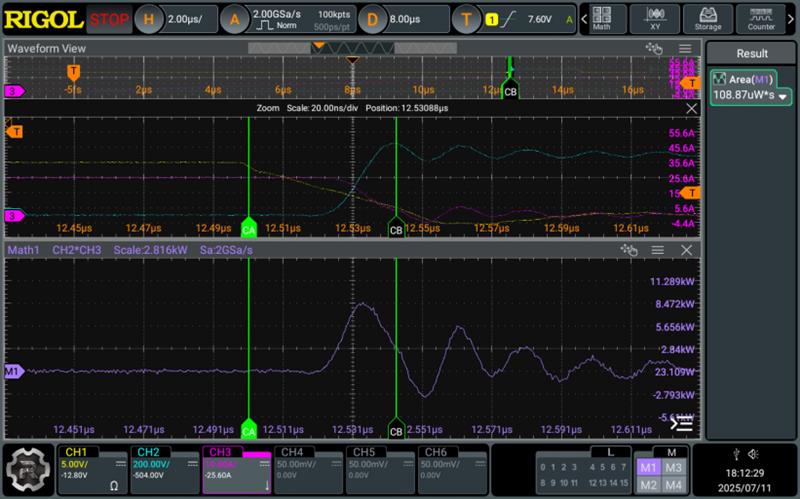

RIGOL 功率半導體動態參數測試方案支持單脈沖、雙脈沖及多脈沖測試，集成了示波器、信號發生器、低壓直流電源、高壓直流電源、電壓電流探頭和軟件。測試項目包括關斷參數、開通參數和反向恢復參數，具體有關斷延遲 td (off)、下降時間 tf、關斷時間 toff、關斷能量損耗 Eoff、開通延遲 td (on)、上升時間 tr、開通時間 ton、開通能量損耗 Eon、反向恢復時間 trr、反向恢復電流 Irr、反向恢復電荷 Qrr、反向恢復能量 Err、電壓變化率 dv/dt 和電流變化率 di/dt 等。
雙脈沖測試平臺的結構如下：
- DG5000 Pro 系列函數 / 任意波形發生器：產生雙脈沖驅動信號。
- PIA1000 光隔離探頭：準確測試開關管柵極電壓 Vgs 和陪測管柵極串?dāng)_信號，也可用于測量柵極電荷。
- MHO5106 高分辨率數字示波器：捕獲電壓電流波形并進行計算。

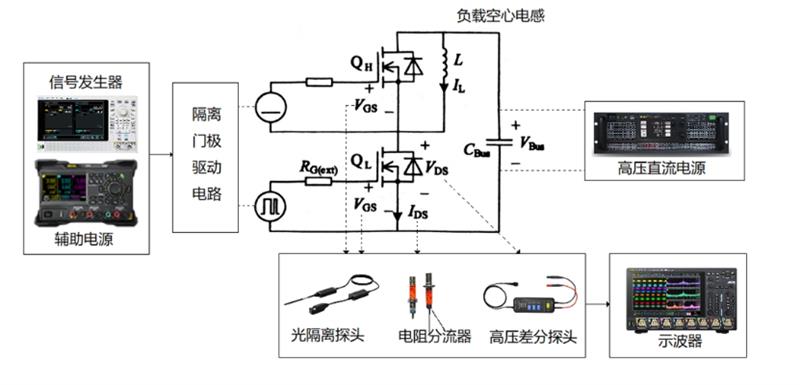

圖 3：測試平臺結構示意
- 高可靠性與可重復性：提供高可靠性與可重復性的測試能力，覆蓋 IGBT 與 MOSFET 器件（包括 SiC、GaN 等第三代半導體）的關鍵動態特性評估。
- 全面的動態參數測量：支持全面的動態參數測量，包括開通 / 關斷特性、開關瞬態過程、反向恢復特性、柵極驅動及開關損耗等參數。
- 定制化夾具：支持客戶定制化夾具，能夠靈活適配多種器件封裝與測試場景。
- 高性能示波器及探頭：搭配 RIGOL 高性能示波器及配套探頭，通過時間延遲補償功能與專用開關損耗算法，顯著提升測試可靠性。
- 光隔離探頭：配置光隔離探頭（可達 180dB 共模抑制比），可精準捕獲高速驅動信號的真實波形，確保信號完整性分析的可靠性。
應用優勢：能夠同步捕獲開關管 Vgs、Vds、Id，陪測管柵極串?dāng)_ Vds、Id 等多路信號，支持長時間波形記錄與高精度觸發。
產品特點：具有 6/8 通道、1GHz 帶寬、4GSa/s 采樣率和 500Mpts 存儲深度。同時，用戶還可以分享與 RIGOL 的故事，并參與強勢新品 MHO/DHO5000 系列高分辨率數字示波器試用，有機會贏取 RIGOL 定制漁夫帽。
圖 4：RIGOL DHO/MHO5000 系列示波器應用示意
應用優勢：能夠消除地環路干擾，精準測量浮地小信號（如上管 Vgs，上管串?dāng)_，以及柵極電壓信號）。
產品特點： 1GHz 帶寬，共模抑制比可達 180dB，多個可選差模電壓范圍，可達 ±2500V，探頭響應快，上電即測，直流增益精度優于 1%。
圖 5：RIGOL PIA1000 系列光隔離探頭應用示意

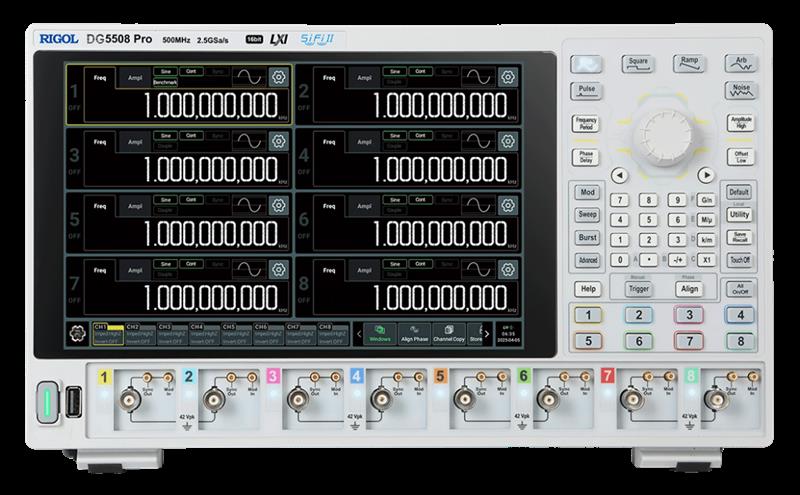

應用優勢：獨特的 UI 設計，方便快捷地生成任意脈寬的多脈沖信號。
產品特點：支持單通道任意脈寬的多脈沖輸出以及雙通道帶有死區時間控制的多脈沖輸出，500MHz 輸出頻率，2/4/8 通道，2.5GSa/s 采樣率，16 bit 垂直分辨率。
一直以來，普源精電專注于電子設計、測試、生產、優化，提供滿足客戶需求的廣泛解決方案及產品組合。通過強化在硬件、算法及軟件方面的技術實力，緊密對接客戶需求和市場動態，持續探索提升產品應用的行業覆蓋性。未來，公司將進一步聚焦客戶應用，圍繞通信、新能源、半導體等前沿科技賽道，加強高端產品和解決方案的部署，形成從技術到產品、從時域到頻域、從通信到新能源半導體的全方位解決能力，為客戶解決測試挑戰和創造價值。
圖 6：功率半導體動態性能測試重點產品展示
綜上所述，RIGOL 的功率半導體動態性能測試解決方案憑借其的設計、先進的技術和豐富的功能，為功率半導體的研發和應用提供了有力的支持，有助于推動電力電子行業的發展。
圖 7：RIGOL 產品助力行業發展示意
