在電動汽車的動力系統中，逆變器扮演著至關重要的角色。它是將電池供給的直流電（DC）轉換為交流電（AC）的關鍵裝置，而電動汽車的馬達正是通過該交流電來驅動車輪，從而實現車輛的行駛。為了提高整輛電動汽車的能源效率，必須將逆變器的能量損耗降到。

逆變器的概要

電動汽車上的逆變器主要功能是將電池提供的直流電轉換為交流電。這是因?yàn)榘惭b在電動汽車上的牽引馬達大多需要交流電來驅動。逆變器的輸出功率通常會根據馬達的輸出功率（如 30kW～400kW 等）來進行設定。一般情況下，汽車上安裝的逆變器數量為 1 - 2 個左右。不過，在輪轂電機式（即每個輪胎都由一個馬達來驅動的方式）的電動汽車中，每個馬達都需要配備一個逆變器。

馬達的種類

電動汽車所使用的馬達主要分為刷盤馬達和無刷馬達兩種。刷盤馬達通常面向小型設備，由于它使用直流電壓驅動，所以控制起來相對簡單。而無刷馬達則更注重能源效率，適合需要進行細微轉速（速度）調整的場景，常用于行車用的牽引馬達等。由于無刷馬達使用交流電驅動，因此將直流電轉換為交流電的逆變器對于它來說是必不可少的。

市場和設備的趨勢

隨著電動汽車市場的蓬勃發展，電動汽車的數量不斷增加，逆變器的安裝數量也必然會隨之上升。同時，為了滿足行車性能提高的需求，馬達正朝著高輸出化的方向發展，這就要求逆變器也必須實現高輸出化（高功率）。作為構成逆變器的電子零部件，未來需要具備 “高功率化”、“高耐熱化”、“小型化 / 輕量化” 等特性。

• 高功率化：為了支持馬達的高輸出化，逆變器需要實現高輸出，這意味著要提高電壓（從現在的 400V 提升到未來的 800V 等）和增大電流，因此構成逆變器的半導體等元件也需要支持高功率化。
• 高耐熱化：隨著電子零部件小型化的發展，單位面積所承受的熱量不斷增加。提高零部件的耐熱性，可以有效防止因自身發熱和周圍零部件傳熱而導致的老化問題。
• 小型化／輕量化：高功率化等因素會使設備體積增大、重量增加，這會對電動汽車的續航距離產生不利影響。因此，在實現高功率化的同時，必須進行小型化和輕量化設計。

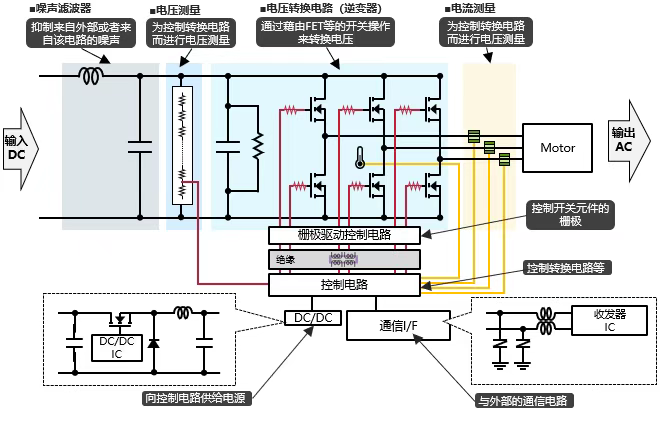

逆變器的電路構成

逆變器主要由以下電路構成：

• 噪聲濾波器：用于抑制來自外部或者該電路自身產生的噪聲，確保電路的穩定運行。
• 電壓測量：為了實現對轉換電路的控制，需要進行電壓測量。
• 電壓轉換電路：通過 FET 等開關元件的操作來實現電壓的轉換。
• 電流測量：同樣是為了控制轉換電路，需要進行電流測量。
• 控制電路：負責控制轉換電路等各個部分的工作。
• DC/DC 轉換器：為控制電路提供穩定的電源。
• 通信 IF：實現與外部通信電路的連接和數據傳輸。
