在當今科技飛速發展的時代，電動汽車（EV）行業正以前所未有的速度邁向 800V 高壓時代。在這個過程中，如何高效、安全地實現更高電壓輸出，成為了行業內的技術焦點。的測試測量解決方案提供商 —— 泰克旗下 EA Elektro-Automatik 品牌直流可編程電源的串聯連接技術，為 800V 高壓架構提供了關鍵支持，助力電動汽車制造商突破功率瓶頸，實現更快充電、更輕車身與更長續航的三重躍升。

直流可編程電源的串聯連接原理

在一些應用場景中，所需功率遠高于單個電源所能提供的范圍。此時，用戶可以根據實際需求將多個電源進行串聯或并聯連接。當多個電源并聯連接時，電流和功率會相應增加，而電壓保持恒定；相反，將它們串聯連接時，各個電源的電壓會相加，從而獲得更高的總輸出電壓，而電流保持不變。具體來說，串聯連接會將各單元電壓疊加，公式為 Vout = V1 + V2 + … 。

然而，在進行電源串聯連接之前，用戶必須嚴格遵守一些注意事項。首先，串聯連接僅允許在相同類型和制造商型號的電源之間進行，即這些電源需要具有相似的電壓、電流和輸出阻抗額定值。其中，重要的是電流額定值必須匹配。此外，兩個或多個電源的串聯操作只能在任一電源的輸出隔離電壓額定值范圍內實現，這樣才能獲得比單個電源更高的電壓。

為了確保串聯連接的安全與精度，還需要遵循以下六項規則：

1. 每個電源的電壓設置必須相同。具體做法是將所需的總電壓除以串聯電源的數量。例如，如果使用兩個電源，則將每個電源設置為所需總電壓的一半；如果使用三個電源，則將每個設置為所需總電壓的三分之一，依此類推。
2. 確保每個電源的電流設置匹配。
3. 切勿超過串聯中任何電源的輸出隔離電壓額定值。
4. 嚴禁任何電源承受負電壓。
5. 必須對每個電源進行單獨控制。

電動汽車領域的串聯應用示例

在電動汽車領域，800V 電池正逐漸成為主流。分析數據表明，將電池電壓提高到 800V 后，與傳統的 400V 電池相比，為電動汽車電機和其他設備供電所需的電流要低得多。這一優勢使得電動汽車可以使用更細的電纜和更小的電子元件，從而減輕了車輛的重量，并限度地減少了因發熱造成的能量損失，進而提高了整體效率和電池續航里程。此外，更高的電壓還有助于實現更快的電池充電速度，這對于吸引電動汽車買家來說是一個重要因素。目前，包括特斯拉、比亞迪等在內的主流電動車制造商均已采用 800V 高壓架構，且采用該技術的車企數量正呈現快速增長的態勢。

泰克旗下的 EA-PSB 10500 - 30 電源在串聯應用中表現出色。兩臺 EA-PSB 10500 - 30（需同型號、同規格）串聯可輸出 800 V/30 A。其銅質匯流排與遠端補償功能可有效消除高壓大電流下的線路損耗，確保負載端電壓精度達 ±0.1%。此外，該電源內置的主 - 從總線接口支持并聯擴展，未來如需更高電流，僅需并聯更多單元即可實現無縫升級。不過，在開始項目之前，必須確保電源為同型號再進行串聯連接。為了使用 400V 單元產生 800V 電源，必須按照圖 1 所示連接兩個相同的電源。

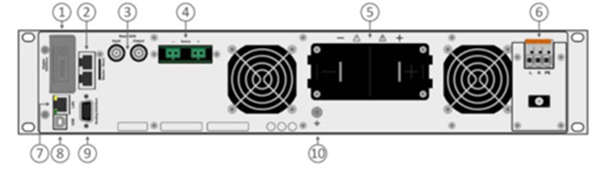

EA-PSB 10500 - 30 的接口配置

為了實現上述串聯 / 并聯功能，EA-PSB 10500 - 30 配備了豐富的接口，具體如下：

1. 接口插槽：用于安裝選配的通信或功能擴展模塊 (如數字 I/O、CAN 總線等)，方便用戶根據實際需求進行功能擴展。
2. 主 - 從總線接口：用于構建并聯連接系統（Parallel Connection System），實現多臺電源的協調控制和狀態監控。此接口連接主設備和輔助設備，確保多個電源之間能夠協同工作。
3. 均流總線接口：用于構建并聯連接系統，確保各并聯電源之間的電流均等分配（Current Sharing）。通過該接口連接所有并聯單元的均流信號，保證每個電源輸出的電流穩定且均衡。
4. 輸出電壓遠端補償輸入端子：用于連接遠端補償（Remote Sense）線，補償負載連接導線上的壓降，確保負載點獲得的設定電壓。這一功能在高壓大電流的應用場景中尤為重要，可以有效提高電源輸出的精度。
5. 輸出端子（銅質匯流排）：設備的主直流功率輸出連接點（DC Output Terminal），采用大電流銅質匯流排（Copper Busbar） 設計，可承載高額定電流。這種設計能夠滿足電動汽車等對大電流輸出有要求的應用場景。
6. 交流電源輸入端子：用于連接設備的主電源輸入（Mains / AC Input），為設備運行提供電能。
7. 以太網接口：RJ - 45 網絡接口（Ethernet Interface），用于通過 TCP/IP 協議實現遠程通信、控制和數據傳輸。用戶可以通過網絡遠程監控和控制電源的運行狀態。
8. USB 接口：USB 通信接口（USB Interface），通常用于連接計算機進行設備配置、控制和軟件更新。方便用戶對電源進行參數設置和軟件升級。
9. 隔離模擬量編程 / 監控及其他功能接口（DB15 母座）：15 針 D - Sub 母型接口（DB15 Female Connector），提供電氣隔離的（Isolated）模擬量設定信號輸入、監控信號輸出以及其他控制信號（如啟停、報警）。
10. 接地連接螺釘：設備保護接地（Protective Earth - PE）連接點，必須使用低阻抗導線將其可靠連接至系統的接地排或大地，確保安全。
