在無刷電機的實際應用中，我們常常會遇到這樣的困惑：為什么可以通過感應電壓來知曉轉子的位置呢？這一問題涉及到無刷電機驅動中的關鍵知識，下面我們將進行詳細的探討。

在為無刷電機選擇驅動器時，我們發現有些驅動器的規格書上標注了 “無傳感器控制”。以往我們認為驅動無刷電機必須依靠轉子位置傳感器，但這類驅動器檢測的卻是感應電壓，而非位置傳感器的信息。這里所說的感應電壓，是指手動旋轉無刷電機的曲軸時，繞組端子上產生的電壓。那么，僅僅通過檢測該感應電壓，為何就能確定轉子的位置呢？

實際上，部分無刷電機的驅動器具備無傳感器控制功能，無需使用霍爾元件等位置傳感器就能使電機運轉。其中，通過感應電壓的波形，尤其是檢測過零點來估測轉子位置的方式，應用十分廣泛。

接下來，我們從感應電壓的產生原理入手，來解釋它與轉子位置之間的關系。感應電壓是由電磁感應現象在線圈（繞組）兩端產生的電勢差。當通過線圈的磁通量發生變化時，線圈會產生一個排斥這種變化、試圖保持原磁通量的磁場，進而產生電壓。例如，當磁體（N 極）靠近線圈時，線圈內向右的磁通量增加，此時線圈會試圖產生一個向左的磁場來抑制這種增加，產生左向磁場的電流方向遵循右手定則，并在線圈兩端產生相應極性的電壓。反之，當磁體遠離線圈時，磁通量減少，會產生增加磁通量的電流和電壓。

該線圈兩端產生的電壓大小與磁通量變化的大小成正比，感應電壓（Vbemf）可以用磁通量的微分來表示。公式中線圈匝數 n 表明，感應電壓的大小與匝數成正比。如果 N 極為正極，且電壓的參照物為圖中線圈的左側端子，則公式中的磁通量 Φ 為負值。

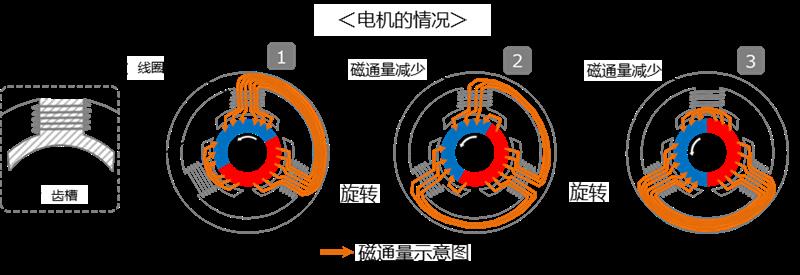

將這種感應電壓的產生現象應用到電機工作中，當由永磁體組成的轉子在定子內部旋轉時，穿過定子的磁通量會發生變化。例如，在轉子的某個位置，線圈 A 的齒槽與 S 極相對，磁通沿 S 極方向穿過。當轉子繼續旋轉時，齒槽 A 與 S 極相對的面積減少，穿過線圈的磁通量也隨之減少。當轉子旋轉到特定位置時，穿過線圈的磁通量變?yōu)榱?。可?jiàn)，對于電機而言，隨著轉子的旋轉，與線圈（齒槽）相對的磁體的磁極和磁通密度不斷變化，從而產生感應電壓。

了解了感應電壓的產生原理后，我們來探討轉子位置與感應電壓波形之間的關系。要明確轉子位置，需要一個參照物。在驅動無刷電機時，我們之所以要知道轉子的位置，是為了利用該信息來決定在何處產生繞組磁場。因?yàn)闊o(wú)刷電機是利用轉子的永磁體和繞組磁場之間的引力 / 斥力來實現旋轉的，所以必須知道應該在永磁體的哪個位置產生繞組磁場。因此，轉子位置的參照物是繞組，具體指的是轉子的永磁體與定子繞組之間的相對位置（角度）。

假設轉子的勵磁波形為正弦波勵磁波形，當轉子相對于繞組旋轉一周時，穿過繞組（齒槽）的磁通量會發生變化，感應電壓也會相應改變。當轉子處于特定位置時，齒槽的磁通量為零；隨著轉子旋轉，磁通量會呈正弦波增長或減少。通過這種運動，會產生相應的感應電壓，而感應電壓是齒槽中磁通量變化量（微分）的負值。

從上述內容可以看出，轉子的位置、齒槽中的磁通量、轉子旋轉時磁通量的變化以及由此產生的感應電壓之間存在著固定的關系。這就是為什么我們可以通過感應電壓來確定轉子相對于繞組的位置。例如，當檢測到感應電壓由負變正的過零點時，就可以知道此時轉子相對于繞組（齒槽）處于特定位置。理論上，我們也可以推測出其他轉子位置，但需要克服一些問題，如感應電壓的大小會隨電機轉速變化、永磁體的磁通分布變化會導致感應電壓波形變化等。使用比較器電路可以較為容易地檢測到過零點。

作為轉子位置的參考，三相星形連接時 U 相、V 相、W 相的感應電壓及在過零點時的轉子位置（轉子左轉時）具有重要的參考價值。

綜上所述，無刷電機的感應電壓是由穿過繞組（齒槽）的磁通量的變化產生的，轉子位置以繞組（齒槽）為參照物，穿過繞組（齒槽）的磁通量由轉子的位置決定，通過觀察感應電壓波形，我們就能知道轉子相對于繞組的位置。
