在當今工業自動化、汽車電子等眾多領域，對于電源的性能要求日益嚴苛，傳統消費級 LDO 已難以滿足實際需求，而工業級 LDO 市場需求正呈現出持續增長的態勢。在此背景下，芯佰微電子推出了 CBM1117 線性穩壓器，為解決相關問題提供了針對性的解決方案。

行業現狀：高性能 LDO 市場的困境與機遇

隨著工業自動化、新能源汽車以及醫療電子等領域的飛速發展，線性穩壓器（LDO）市場面臨著諸多嚴峻的技術挑戰。傳統消費級 LDO 在溫度適應性方面存在明顯不足，其工作溫度范圍僅為 0℃~ +85℃，無法滿足工業控制（-40℃~ +125℃）和車載環境（-20℃~ +85℃）的寬溫需求，這常常導致設備在極端環境下出現電壓波動的問題。在抗干擾能力上，傳統方案也較為薄弱，工業電網波動、車載電源浪涌等場景要求 LDO 具備高紋波抑制能力，但傳統方案的紋波抑制比（RR）普遍低于 55dB，難以保障精密傳感器與通信模塊的信號質量。此外，在能效與體積方面，便攜式設備如智能手表、醫療檢測儀等要求 LDO 兼具低功耗（靜態電流 <100μA）與小封裝（如 SOT - 223），然而傳統方案往往因散熱設計而犧牲體積或能效。

與此同時，市場需求卻呈現出爆發式增長。據行業預測，到 2025 年中國工業級 LDO 市場規模將突破 50 億元，年復合增長率達 18%，其中寬溫、高可靠性產品成為增長點。

技術轉折：CBM1117 的研發突破與市場定位

為了突破傳統 LDO 在工業級應用中的技術瓶頸，芯佰微電子基于半導體工藝創新，推出了 CBM1117 線性穩壓器系列。該系列產品在多個維度實現了技術突圍。

從技術參數來看，CBM1117 具有以下特性：

• 輸出電壓特性：固定電壓版本提供 1.5V、1.8V、2.5V、3.3V、5.0V 五檔標準電壓，輸出精度可達 ±2%。以 3.3V 型號為例，在 0~0.8A 負載時，輸出電壓范圍為 3.240V~3.360V?？烧{(diào)電壓版本基于 1.25V 精密基準電壓，支持通過分壓電阻配置輸出電壓，輸入電壓≤15V。
• 低壓降與大電流能力：在 800mA 滿載時典型壓降為 1.39V，100mA 輕載時低至 1.27V，適合鋰電池（3.7V）或開關電源后置穩壓場景。持續輸出電流為 0.8A，短路限流保護范圍在 800~1200mA，可有效防止過載損壞。
• 電源抑制與低功耗設計：在 120Hz 輸入時紋波抑制比達 40~60dB，能有效濾除電源波動，適用于對噪聲敏感的信號鏈。靜態電流典型值為 5~10mA（VIN = 12V），輕載時（IO = 10mA）低至 50~120μA，兼顧了能效與穩定性。

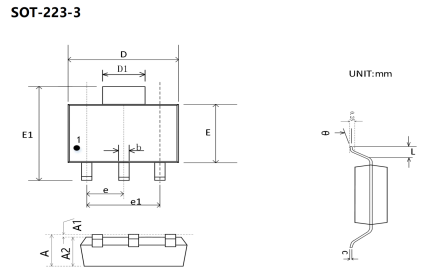

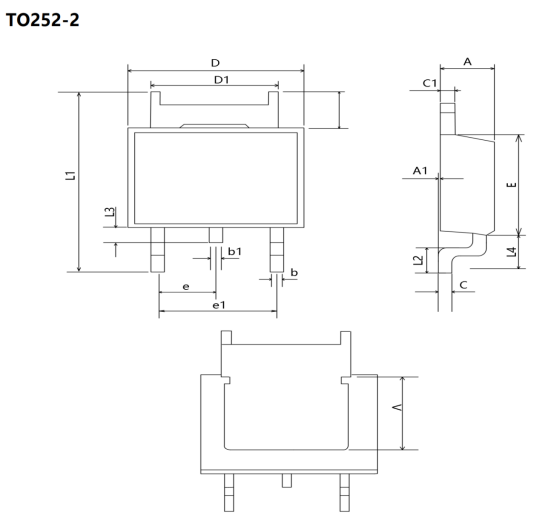

在可靠性參數方面，CBM1117 符合工業級標準。封裝選型上，有 SOT - 223 - 3 封裝和 TO - 252 - 2 封裝可供選擇。SOT - 223 - 3 封裝尺寸為 6.30~6.70mm×3.30~3.70mm，高度 1.52~1.80mm，適合 PCB 空間受限的場景，如 LCD 監視器、機頂盒。TO - 252 - 2 封裝尺寸為 6.35~6.73mm×5.97~6.22mm，高度 2.55mm，散熱面積更大，適合 0.8A 滿負載工況，如主板時鐘驅動。

與傳統 LDO 相比，CBM1117 在紋波抑制比和寬溫適應性方面實現了突破。其紋波抑制比在 120Hz 時可達 60dB，優于 LM1117 的 54dB，更適合音頻電路。工作溫度范圍為 - 40℃~ +125℃，覆蓋了工業級需求，而普通消費級 LDO 僅為 0℃~ +85℃。

CBM1117 線性穩壓器應用場景

• 后置調節開關直流變換器：作為開關電源的后置穩壓級，利用其 1.39V 典型壓降（800mA 負載）和 ±2% 輸出精度，可消除開關電源紋波，提升輸出穩定性。例如在 5V 開關電源后級生成 3.3V 穩壓，為 MCU 或傳感器供電。
• 電池充電器與便攜式設備：適用于鋰電池（3.7V）供電的手持設備，如醫療檢測儀、TWS 耳機等。通過 1.27V 輕載壓降（100mA）降低能量損耗，延長續航；50~120μA 輕載靜態電流減少待機功耗。同時具備 150℃過熱保護和 800~1200mA 限流功能，防止充電過程中過載損壞。
• 顯示與多媒體設備：在 LCD 監視器背光驅動中，通過可調版本（1.25V 基準）生成 5V 或 12V 背光電電壓，搭配 10μF 輸出鉭電容提升瞬態響應，避免屏幕亮度波動。在機頂盒電源管理中，為解碼芯片、無線模塊提供多路固定電壓（如 1.8V/2.5V），40~60dB 紋波抑制比（120Hz）可降低音頻 / 視頻信號噪聲。
• 工業控制與汽車電子：在工業傳感器陣列中， - 40℃~ +125℃寬溫工作范圍適配工廠自動化設備，TO - 252 封裝熱阻 80℃/W 支持 0.8A 滿負載散熱，為壓力 / 溫度傳感器提供穩定供電。在車載 ECU 與輔助電路中，15V 輸入兼容車載電源，限流保護防止啟動時浪涌電流損壞，適用于車載音響、胎壓監測系統（TPMS）。
• 多電壓域電源管理：可通過公式 <span data-type="inline-math" data-value="Vl9PID0gMS4yNSgxICsgUjIvUjEpXA==">生成非標準電壓（如 2.8V、4.0V），滿足 FPGA/ADC 等芯片的多電壓域需求，負載調節率 0.4% 確保動態穩定性。在需要低噪聲的信號鏈（如音頻放大、模數轉換）中，可替代開關電源以減少紋波干擾，12nV/√Hz 噪聲密度適配精密電路。
