在工業自動化領域，4 - 20mA 信號傳輸是一種極為重要且廣泛應用的技術。下面我們將對其進行詳細解析，深入探討其優點和應用。
- 電流信號不易受干擾
在工業應用中，采用電流信號進行傳輸具有顯著優勢。工業現場環境復雜，往往存在幅度高達數伏的噪聲電壓，但這些噪聲的功率較弱，通常不會超過納安級別。這使得電流信號在傳輸過程中能夠保持較高的準確性。此外，電流源的內阻極大，導線電阻在回路中對精度的影響幾乎可以忽略不計。因此，4 - 20mA 電流信號能夠在普通雙絞線上進行數百米的遠距離傳輸，這是電壓信號難以比擬的。
- 接收端低噪聲設計
在接收端，只需將一個 250 歐姆的電阻與地相連，就可以將 0 - 5V 的電壓轉換為可用的信號。同時，由于接收器采用低輸入阻抗設計，nA 級的輸入電流噪聲所產生的電壓噪聲非常微弱，這進一步保證了信號接收的準確性和穩定性。
- 電流信號安全特性
選擇上限為 20mA 是出于防爆安全的考慮。因為在這個電流值下，通斷時產生的火花能量不足以引燃瓦斯，從而確保了在易燃易爆環境中的使用安全。而選擇下限不取 0mA，則是為了能夠檢測斷線情況。當傳輸線斷路時，電流會低于 4mA，系統可以及時發出報警信號，保障了系統的可靠性。 - 變送器與信號轉換

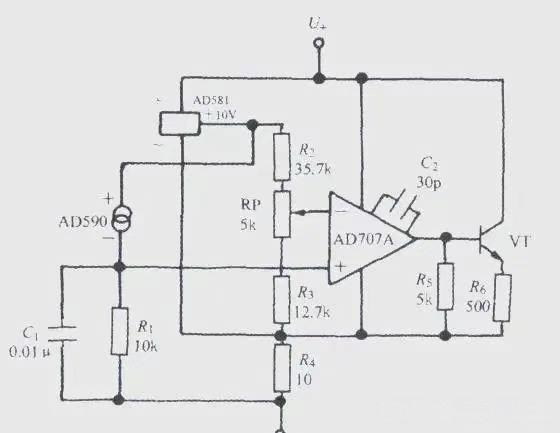

電流型變送器能夠?qū)⑽锢砹哭D(zhuǎn)換為 4 - 20mA 電流輸出，但它需要外電源供電。最典型的四線制變送器需要兩根電源線和兩根電流輸出線。為了節省線纜成本和安裝空間，出現了三線制變送器，它讓電流輸出與電源公用一根線。更進一步，兩線制變送器利用 4 - 20mA 電流本身為變送器供電，使變送器成為電路中的一個特殊負載，只需外接兩根線即可正常工作，極大地簡化了工業現場的布線和安裝。
- 現場與控制室信號選擇

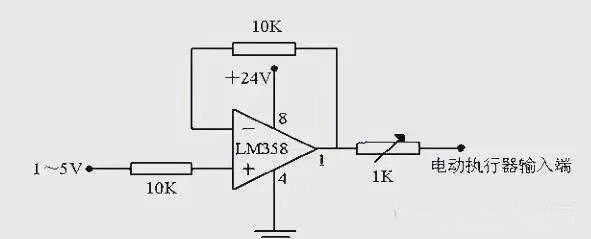

4 - 20mA DC 信號制在現場與控制室之間的信號傳輸中具有明顯的優越性。在這一標準下，儀表傳輸信號采用 4 - 20mA DC，接收信號轉化為 1 - 5V DC，構成了電流傳輸、電壓接收的信號系統。這是因為電流信號在遠傳時，只要傳送回路無分支，回路電流就不會因電線長短而改變，確保了傳輸?shù)臏?zhǔn)確性。而電壓信號在遠傳時，容易受到電線電阻的影響，產生誤差。 - 信號制的優點
采用 4 - 20mA 信號制具有諸多優點。它能夠保證信號傳輸?shù)木_性和抗干擾能力，連接簡單，并且有利于防爆安全。自 DDZ - Ⅲ 型電動儀表起，該信號制在我國得到了廣泛應用，成為了儀表傳輸?shù)臉?biāo)準。 - 變送器選擇原因
變送器選擇 4 - 20mA DC 信號制的主要原因是這一信號范圍提供了足夠的信號強度和分辨率，能夠滿足各種工業應用的需求。此外，這種信號制還具備抗干擾能力強、易于與其他設備兼容等優點，在實際應用中占據著重要地位。 - 信號最大與最小電流選擇
選擇 20mA 作為信號最大電流是綜合考慮了安全、實用、功耗及成本等多個因素。在以防爆安全火花型儀表為前提的條件下，為了降低儀表靜態和動態功耗，確保其正常工作，需要將功耗降至最低。采用輸出 4 - 20mA DC 標準信號的變送器，其電源電壓通常選用 24V DC。而選擇 4mA 作為信號起點電流，是為了提供一個 “活零點”，便于在故障情況下識別問題。當信號低于 4mA 時，就可以判斷系統可能出現了故障，如斷線等情況。 - 傳感器的發展與多樣化
隨著工業需求的不斷變化，傳感器的輸出形式也從傳統的 4 - 20mA 電流信號傳輸發展得更加多樣化，如 3.33mV/V、2mV/V、0 - 5V 和 0 - 10V 等。這些多樣化的輸出形式能夠更好地適應不同的工業應用場景，為工業自動化系統的設計和實現提供了更多的選擇。
