555 定時器運行的情況。我們經常使用的標準555電路是無穩態多諧振蕩器模式。因此，我們應該先學習一下。

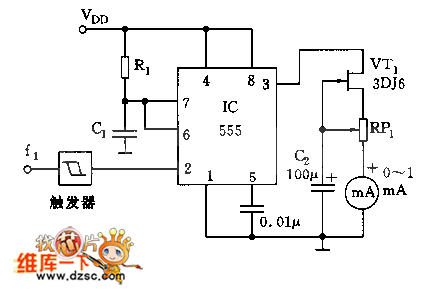

　　IC 555定時器電路圖　　當我們繪制電路圖時，始終將555作為構建塊來繪制，如下所示，引腳位于以下位置。這將幫助您立即識別每個引腳的功能：

　　555芯片內部框圖
　　再看一下框圖。希望你能更加理解。圖片科林·米切爾。
　　簡而言之，555定時器芯片通過檢測閾值電壓電平來工作。
　　引腳 2 檢測到低于電源電壓 1/3 的電壓即可開啟 IC。
　　并且，引腳 6 檢測到高于電源電壓 2/3 的電壓以關閉 IC。
　　我是一個腦子比較慢的學生，通過插圖學習讓我更理解。你呢？我們通過框圖來學習一下。
　　當我們將 IC 連接到電源時，電容器 C1 開始通過 R1 和 R2 充電。
　　在 IC 內部，電流流過三個 5K 電阻，比較器 #1 和 #2 發揮其作用。
　　然后，電容器電壓上升到電源電壓的2/3，引腳6（閾值）檢測到該電平并通過控制觸發器的工作關閉IC?！　⊥瑫r(shí)，7腳（放電）通過IC內部的晶體管電路接地。

　　因此，電容器開始通過 R2 放電。直到其電壓為電源的1/3。并且，引腳 2 檢測到這一點并再次打開 IC。
　　此外，R1 還可防止引腳 7 損壞。當短路至0v時。當引腳 6 檢測到 2/3 軌電壓時。
　　其阻值比R2小，不參與振蕩器的計時。
　　相反，它不將引腳 7 連接到地。這樣電容C1就可以再次充電。在此充電期間，引腳2沒有任何作用，它是斷開的。
