一般的交流電源穩壓器適用于電壓在160～260V范圍內波動的電網，如果配接上本文介紹的單相穩壓超低壓附加器，便可大大提高對電網電壓跌落的適應性。其電路如圖所示。

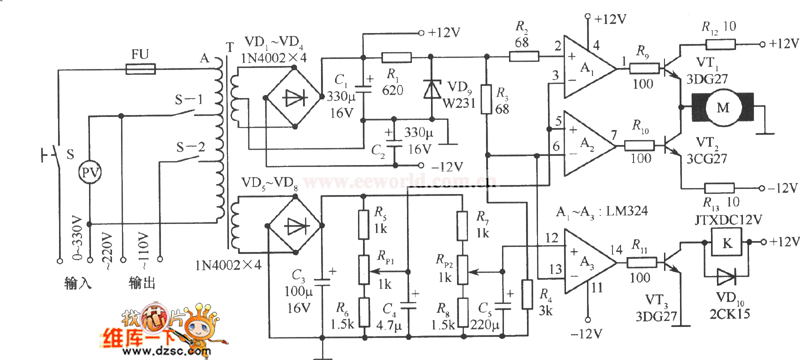

單向穩壓超低壓附加器電路

　　電路工作原理：該電路主要由自耦變壓器及其控制電路所組成。在電網電壓為160V的條件下，調整可變電阻R，使晶體管VT1處于臨界導通狀態。這樣，當電網電壓等于或大于160V時，VT1導通，VT2截止，繼電器K不吸合，其動斷觸點K1處于閉合狀態，電網電壓通過K1觸點直接輸人單相穩壓器，經穩壓后輸出2⒛V交流電壓。也就是說，電網電圖單相穩壓超低壓附加器電路壓在160V以上時，該附加器不起作用。當電網電壓低于160V時，VT1由導通轉為截止，VT2則由截止轉為導通，繼電器K因得電而吸合，動斷觸點K1斷開，動合觸點K2閉合，電網電壓就由自耦變壓器T進行電壓提升后，送人后級單相穩壓器。自耦變壓器T將低于160V的電網電壓提升至160～260V電壓之間，以使后級單相穩壓器輸出220V正常電壓。
　　控制電路的工作電壓是由T的2端引出一交流電壓8V，經VD2整流、C3濾波后供給的。控制電路中，R、R1、C1、VD1組成信號檢測電路；R2是VT1的負載電阻，也是VT2的偏置電阻；C2是為防止K在瞬間通斷時產生的脈沖電流損壞VT2而設置的。
　　元器件選擇：自耦變壓器T采用100W的鐵心，功率容量可達260V·A。要求繞組線徑不小于φ0.69mm，以保證T有足夠的電流與電壓輸出。K選用2CE21或JZC－78等系列繼電器，要求其工作電壓為6V，開關電流大于1A。其余元器件參數按圖標注選用即可。
