程控充電器電路圖(二)
出處:LAPIS 發布于:2011-03-21 00:00:00 | 3632 次閱讀
程控充電器控制芯片采用電扇程控集成塊BA3105,利用芯片的定時和調風速功能,電路如圖所示。

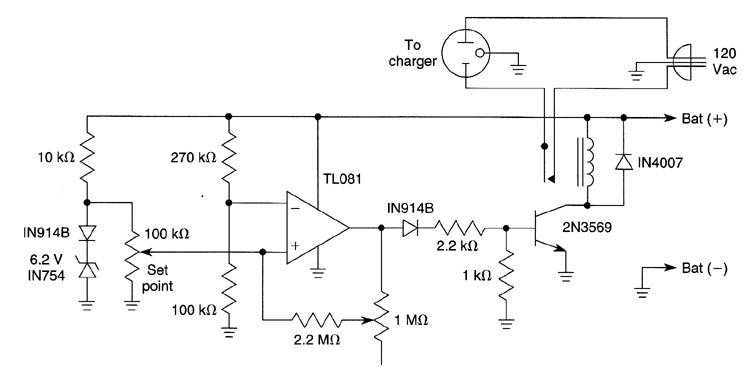

程控充電器電路(二)
電路工作原理:該電路定時器由S2連續設置0.5~7.5h,調速功能由S3切換,并由芯片第1、17、18腳分別輸出相對地電位的低電平,每個輸出腳控制一恒流源完成對不同型號電池的充電。
電源可由5W以上7.5V的變壓器提供;JX可選用電子表的晶體;HTD選用任意大小的壓電陶瓷片,每一個有效操作將有蜂鳴聲提示(也可不用);LED1~LED4應用同一顏色的發光二極管,亮?xí)r分別代表0.5、1、2、4[1的設置;LED5~LED7選用不同顏色的發光二極管以分別代表50、100、250mA的充電電流;恒流管V3為2W/2A的達林頓管。各擋充電電流可通過調整RI、R2和R3自行設置,其中R1和R2=1.2/I,而R3=0.6/I。
該充電器可對2~4節電池充電,使用時根據待充電電池的容量先按S3設置充電電流,同時啟動芯片開始工作,再按S2設置充電時間,LED1~LED4全部亮?xí)r表示設置了7.5h,中途需要關閉充電器時可按S1。
