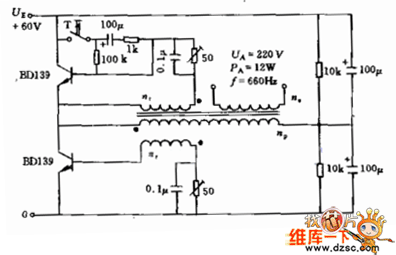

家用逆變器實用電路，電路簡單、制作容易，其電路如圖所示。

家用逆變器實用電路

　　電路工作原理：
　　（1）100W工頻電源逆變電路。如圖所示，該電路是一個共集電極的推挽自激逆變電路，具有輸出電壓穩定的特點，效率也較高。
　　電路工作時應注意：①為使電路接通電源后能正常起振，晶體管必須設有預偏置電路，偏置的大小應視晶體管的特性和負載而變；②變壓器制作工藝較高，除圈數應對稱和相位不能搞錯外，還要盡量減小漏感；③對電路元器件的要求較高。
　　該電路輸出交流電的頻率是50Hz（電路的工作頻率不但與直流電源電壓、變壓器的匝數有關，還與電路中的電阻R1、R2的阻值有關），波形為對稱矩形波，輸出功率約100W，能直接給電視機、電風扇、電燈等家用電器供電。
　　（2）200W工頻電源逆變電路。如圖所示電路是一個推挽他激式逆變電路。由于通過非飽和變壓器向負載傳輸功率，因此變壓器的損耗較小，效率比自激式逆變電路高。
　　這種逆變電路的振蕩頻率和波形由振蕩級決定，基本上不受負載變化和電源電壓波動的影響，輸出電壓較穩定。丁類功率放大電路所需的激勵功率較小，功率放大系數較高，適于功率較大的場合。
　　（3）高頻點燈逆變電路。如圖所示電路是共集電極的單管逆變電路。自耦式反饋電路能使功率晶體管在關斷期間基極獲得較高的負壓，使管子的耐壓提高到接近V（BR）cbo。的水平，充分發揮了其耐壓潛力。在高電源電壓下，此電路能相對降低對管子的耐壓要求，但效率較低，輸出功率較小。
　　該電路在高頻狀態下工作，不但能使變壓器的體積減小，而且還改善了燈的光特性。圖中每根燈管單獨供電，互不影響。燈管電離時，其工作電流受與之串聯的電容器限制，改變電容器的電容量或調節（小范圍）繞組（200匝）的匝數，可以調節燈電流。
　　（4）50W VMOS工頻電源逆變電路。如圖所示采用CO36與非門接成振蕩器，振蕩頻率為50Hz，改變電位器RP的阻值可調節電路的振蕩頻率。為了減輕振蕩電路的負擔，各用一個與非門電路作推動級。經反相后的方波信號分別加到兩只功率管的柵極，功率場效應管則隨此信號導通或截止，使變壓器繞組獲交變信號，二次繞組則有工頻電力輸出。本電路的輸出功率為50W，如需擴大電路的逆變功率，可用多只VMOS場效應管并聯，并聯的個數應根據輸出功率來決定，同時，功率變壓器的容量也應作相應的增加。
