高頻開關式功率轉換器所采用的開關器件，主要是功率場效應管MOSFET和絕緣柵雙極型晶體管IGBT，它們共同的特點是都是電壓型控制器件，柵-源或柵-射極之間是絕緣的，不需要靜態驅動電流，驅動功率??；其柵-源之間有輸人電容，在快速PWM控制時，要求有充電尖峰電流和放電尖峰電流。這就需要對它們的驅動電路進行特殊的設計。

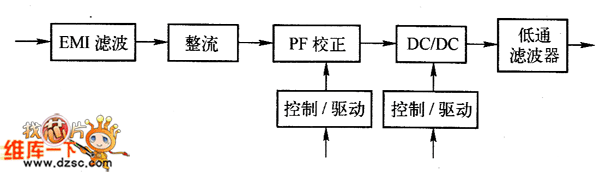

　　由MOSFET和IGBT組成的高頻開關式功率轉換器，常常是AC／DC開關轉換器。其主電路一般由下列環節組成：即輸人端EMI濾波器，整流電路、功率因數校正電路、DC／DC PWM轉換器、輸出端低通濾波器，如圖1所示。高頻開關式功率轉換器的控制電路主要包括兩部分：一是PF校正器的控制與驅動電路；二是DC／DC PWM轉換器的控制與驅動電路。為了使PWM轉換器的輸出電壓自動穩定，不隨工作條件（如輸人市電交流電壓或負載）或環境條件、參數等的變化而變化，必須采用某種控制方式，使功率開關管的驅動脈沖寬度（占空比）或頻率能自動調節。開關轉換器的控制模式分為閉環和開環兩種，閉環反饋控制常用的有電壓型控制和電流型控制（包括電荷控制）兩大類。新開發的單周控制等，也是閉環反饋控制。前饋補償是典型的開環控制，一般不單獨應用于開關轉換器的控制。
