如圖是溫度/電流轉換電路。圖的溫度傳感器采用鉑熱電阻，電路中，鉑 熱電阻RT與普通電阻R1～R4構成橋式電路，橋路的輸出電壓為U。1。U。U。1=R1△RVREF/（R1+100Ω+△R）（R1+100Ω）。式中，△R為鉑熱電阻的 阻值變化量，UREF為6.2V的基準電壓。溫度范圍為0～60℃0。由表1中可知，△R=313.59Ω-100Ω=213.59Ω，由于R1=27 kΩ，UREF=6.2V，因 此，輸出電壓U。1=48.4mV。由于鉑熱電阻的非線性，電路中采用RP3進行非線性補償，實際的輸出電壓稍大于上述計算值。轉換電路采用專用 集成電路AD693AD，等效電路如圖所示，片內有傳感器用的6.2V基準電壓，信號放大器以及4～20mA電流轉換電路。AD693AD的電壓輸入范圍有30 mV和60 mV兩種，用在15腳和16腳間接的電阻可在30～60 mV間進行調整，本電路采用RP2與R5將電壓調整約為 50mV。RP1用于調零。這樣，電路將鉑熱電阻檢測的溫度轉換為4～20 mA的電流進行遠距離的傳輸。

　　如表1 鉑熱電阻的溫度特性

　　圖的溫度傳感器采用K熱電偶，這是將0～1300C的溫度轉換為4～20mA的電流。表2示出K熱電偶的溫度特性，由表可知，0～1300C溫度變化 時電壓為52.398 mV，電壓變化范圍由接在AD693AD的15腳和16腳間R5和RP2進行調整。

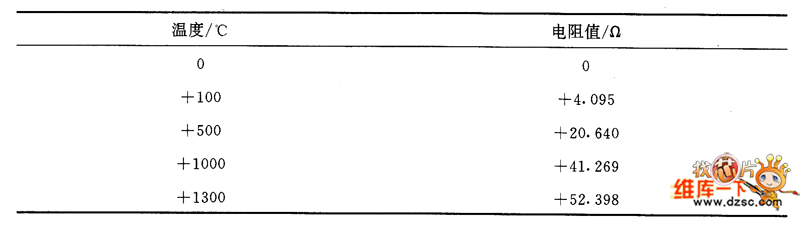

　　如表2 K熱電偶的溫度特性

　　熱電偶需要冷接點補償電路，這里采用熱敏電阻RT進行冷接點補償。電路中，熱敏電阻RT與普通電阻R1～R3以及AD693AD片內的100Ω電阻構 成橋式電路，橋路的150 mV驅動電壓也由AD693AD供給。另外，由于熱電偶的非線性特性，電路中與RT串聯電阻R3用于線性化，R3選用7.68 kΩ 的電阻，在0～50℃的溫度范圍線性誤差達到±1℃。RP1用于調零，RP2用于調整電壓變化范圍。

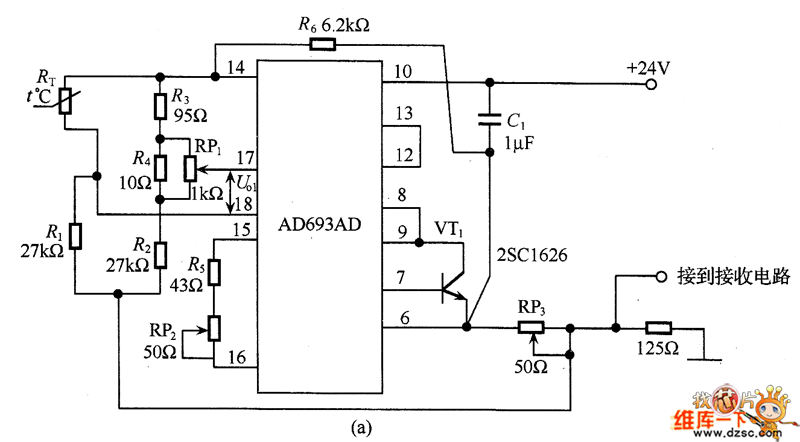

　　如圖 溫度/電流轉換電路
　　(a)傳感器采用鉑熱電阻 (b)傳感器采用K熱電耦 (c)AD693AD等效電路
