許多人都喜好躺在床上讀書看報、收聽廣播、欣賞音樂，經常是不知不覺地進入夢鄉，導致床頭照明燈一宿長明或其他電器整夜工作。筆者制作的具有定時功能的電源適配器，能夠很好地解決上述問題。

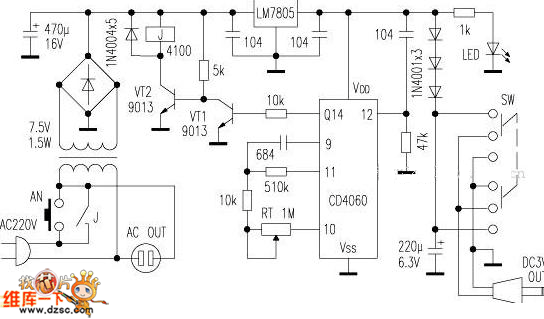

　　電路如下圖所示。按下微動開關按鈕ＡＮ，２２０Ｖ的交流電源經變壓器降壓、二極管橋式整流后，獲得９Ｖ的直流電壓。通過穩壓集成塊ＬＭ７８０５穩壓，供給由ＣＤ４０６０集成電路構成的定時時鐘發生器的工作電壓。同時，穩壓后的５Ｖ電壓再經過三只串聯的二極管降壓，輸出約３Ｖ電壓，可作便攜式收音機、隨身聽等　的直流穩壓電源；用兩擋位的選擇開關ＳＷ，進行直流穩壓電源輸出極性的轉換。發光二極管ＬＥＤ為電源工作指示燈。

　　通電初始，定時　時鐘發生器首先經ＩＣ｛１２｝腳的電容清零復位，各輸出級均為低電位。由于輸出端Ｑ１４輸出低電平，三極管ＶＴ１截止，ＶＴ２導通，繼電器Ｊ得電，觸點吸合。ＡＣ?。希眨詾榻涣鬏敵霾遄捎米鞔差^照明燈、微型吊扇及其他需要定時卻無定時控制的交流電器。

　　ＣＤ４０６０集成電路為帶　有內時鐘脈沖振蕩器的１４級二進制計數／分配器。｛９｝、｛１０｝腳外接的電阻及電容決定其時鐘的振蕩頻率，調節電位器ＲＴ即可改變定時時間；圖中所標數值，定時時間大約在２０秒～４．５小時之間。當定時時鐘發生器逐級計數分配至Ｑ１４端輸出高電平時，三極管ＶＴ１由原來的截止轉為導通，ＶＴ２由導通變成　截止；繼電器Ｊ失電而觸點釋放，切斷了交流輸入電源，整機即刻停止工作。

　　本電路只要元器件正確、焊裝無誤，不需調試即可成功。
