無源可調恒流電子負載電路圖
出處：168gys 發布于：2009-12-24 00:00:00 | 7622 次閱讀
在電源行業，電子負載是所有廠家都必需的研發或生產設備，市場上的電子負載大多都較貴，而且都是需要電源供電才能工作。本文提供一種電路方案，使讀者可以自制無源可調CC模式的電子負載，其輸入電壓范圍可達到3~30V，輸入電流范圍可達到0.01A~10A。

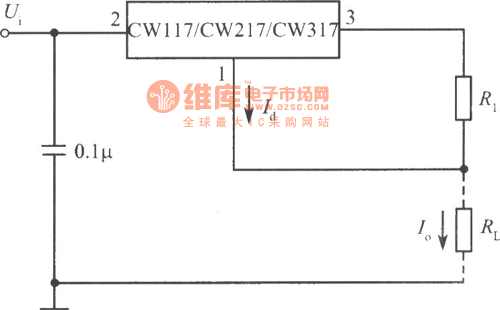

電路如下圖所示：
圖中的S1為負載開關，斷開S1即可斷開整個負載。
圖中的N1B為準恒流源電路，使432產生1.25V基準，使輸入電壓變化時，432上的電流基本保持不變。作為CC模式時，R8為電流取樣電阻，進行電流反饋，使負載電流恒定。R6電阻為粗調，R7電阻為細調。
