圖1是僅在ON時延遲的電路——接通延遲電路，僅在電阻R上并聯二極管D，如果改變二極管的方向，如圖2所示，就變成了僅在OFF時延遲的電路——斷開延遲電路。

　　圖1 僅上升部分延遲的接通延遲電路

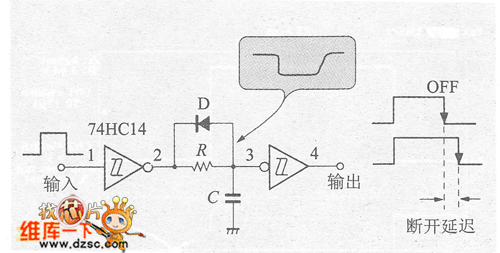

　　圖2僅下降部分延遲的斷開延遲電路

　　這種延遲電路中的二極管實現切換充放電時間的動作。二極管不導通時，T＝RC；導通時，CMOSIC的輸出阻抗＋二極管D的動作阻抗(可忽略)，可以極端地縮短時間常數。

　　圖3是接通延遲時的電容C端子電壓波形。橫切閾值電壓VN，的時間為接通延遲時間約(10μs)，橫切怖時電壓急劇上升，幾乎沒有延遲。

　　圖3 斷開延遲電路的電容C端子電壓波形

　　這種電路輸人T＝RC以下的脈沖列不出現輸出，因此可適用于去掉幅度狹小的脈沖、噪聲等。

　　另一方面，斷開延遲電路為拉長脈沖寬度，需拉長幅度狹小的脈沖列。

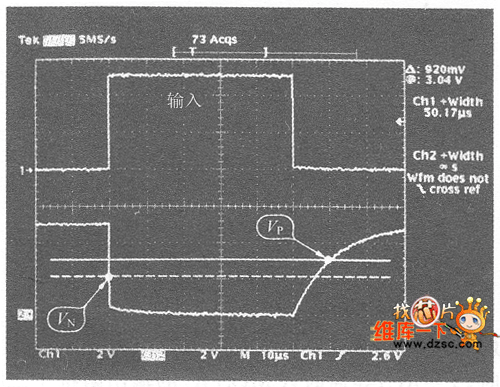

　　圖4是觀測斷開延遲時的電容C端子電壓波形圖。OFF后橫切Vp，的時間（約10ps）為斷開延遲時間。

　　圖4 斷開延遲電路的電容C端子電壓波形

　?。≧＝10kΩ，C＝1000pF，2V/div,10μs/div）
