兩種適合自制的文氏橋低頻信號發生器電路圖

出處：woymoon 發布于：2009-10-23 00:00:00 | 3704 次閱讀

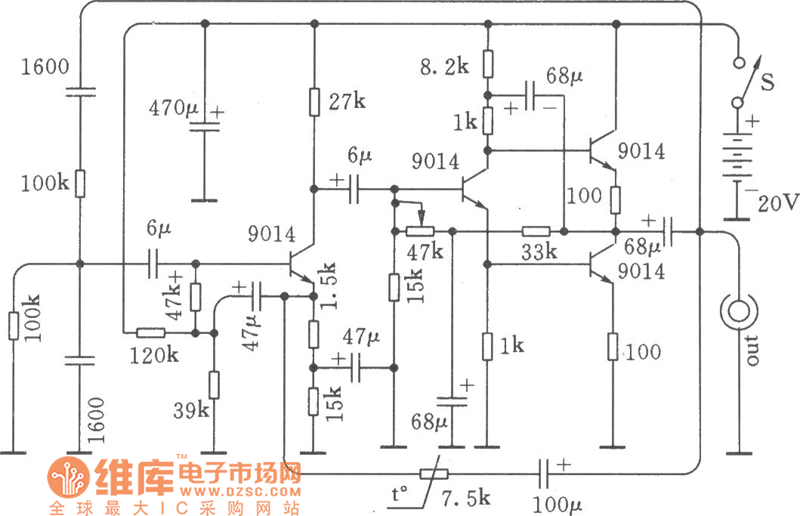

文氏橋低頻信號發生器電路圖

　　低頻信號發生器是電子制作中調試、檢修的常用儀器，這里介紹的兩個電路，性能都很好，適合自己動手制作。圖中的兩只100kΩ的電阻和兩只1600pF的電容決定了RC串并聯選頻電路的振蕩頻率，計算公式為f=1÷(6.28×R×C)。如果R的單位用kΩ，C的單位用μF，則f的單位就是kHz，因此，只要根據計算的結果，更換R和C的數值，即可獲得不同的振蕩頻率。圖中RC電路選定的頻率為l000Hz。有一點要留意，串并聯網絡里上下兩只電阻和電容的數值必須相同。這兩個電路的優點是起振容易，波形良好，工作也相當可靠，常稱之為文氏橋振蕩電路。
