TDA8755D/A轉換器集成電路圖
出處：hugoliang 發布于：2009-09-29 00:00:00 | 2327 次閱讀
TDA8755是飛利利浦公司生產的D/A(數/模)轉換器集成電路,適用于A/D轉換的場合,如電視機(背投、液晶)、影碟機、儀器儀表等均有應用。
1.功能特點
TDA8755集成電路內含數字多路轉換器、模擬電路轉換器、ADC電路、數字編碼器、鉗位邏輯電路、ADC接口電路、跟蹤和保持電路、定時發生器、比較電路、供電和穩壓電路及其他一些輔助功能電路。其內電路方框圖如圖1所示。
圖1 TDA8755集成電路的內電路方框圖
2.引腳功能及數據
TDA8755集成電路采用32腳雙列百插式封裝，其引腳功能及數據見表1所列。

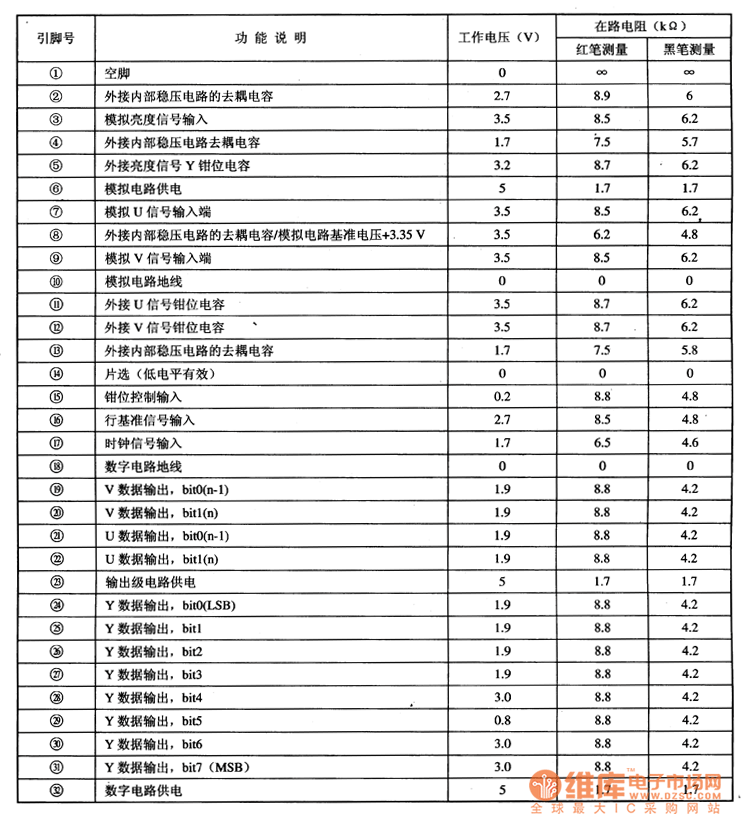

表1 TDA8755集成電路的引腳功能及數據
