晶體管和共陰極數碼管組成的測試電路圖
出處：zhm5590 發布于：2009-09-24 00:00:00 | 2157 次閱讀

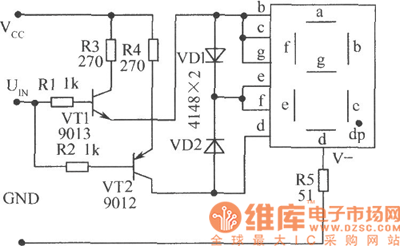

如圖所示電路，正電源Vcc和地端GND用夾子與被測電路相連，UIN端通過探針接被測點。當被測點為高電平時，VT1導通，h、c、g筆段為高電平并發光，同時經隔離管VD1使e、f筆段也發光，數碼管顯示出H字形；被測點為低電平時，VT2導通，d、e、f筆段發光，顯示1字形。VD1、VD2起隔離作用，并完成邏輯“或”的功能(也可用二輸入端或門代替)，使顯示H或L時e、f筆段均發光。調整R3、R4大小可改變高、低電平的檢測閾值，調整R5可改變數碼管發光亮度。
