多路搶答器電路圖

出處：computer00 發布于：2009-09-24 00:00:00 | 4232 次閱讀

多路搶答器電路圖

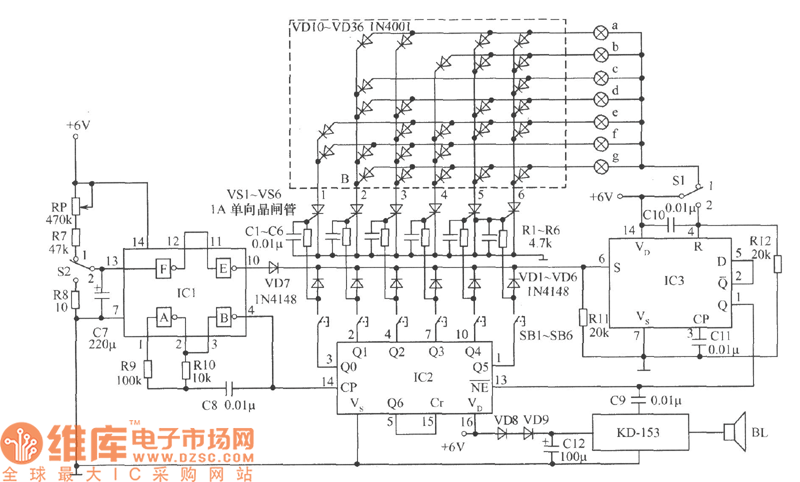

　　如圖所示為多路搶答器電路。它具有如下特點：

　　(1)路數多，可擴為10個小組使用(圖中只畫六組)；

　　(2)采用自制的數字大屏幕顯示組號，形象直觀，可供大會場千余觀眾觀看；

　　(3)采用脈沖掃描方式，任何情況下都不會出現兩組以上同時搶答；

　　(4)性價比高。該電路只用了3塊CMOS集成電路及部分常用元件，造價低廉。

　　元器件選擇：IC1是一塊6非門CD4069，只用了其中的A、B、E、F 4個。IC2為一塊BCD計數器/時序譯碼器CD4017。IC3為一塊雙D觸發器CD4013，只用了其中的1／2。KD-153為一“叮咚”聲音樂片，觸發，連響3聲“叮咚”聲，也可用其他音樂片代替。電源采用6V蓄電池或直流電源。所有電阻均為(1／8)W碳膜電阻；電容除C7、C12為電解電容外，其余均為普通瓷片電容。其他元器件參數如圖所示。
