BA6104五位LED電平表驅動集成電路基本應用電路圖
出處：davina 發布于：2009-09-21 00:00:00 | 2156 次閱讀

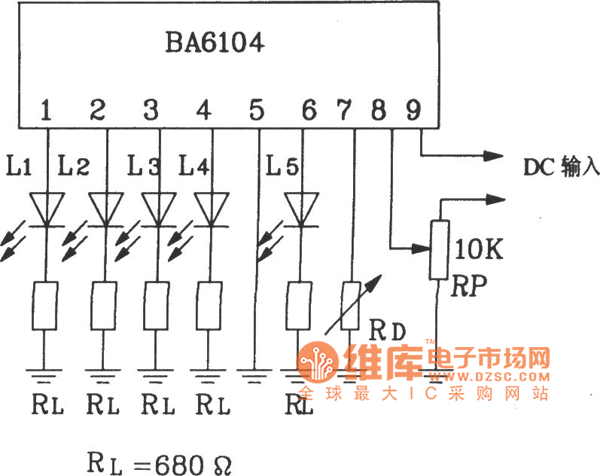

BA6104五位LED電平表驅動集成電路基本應用電路
BA6104由于輸入級采用了PNP復合晶體管基極輸入方式，因此其輸入阻抗很高。輸出級采用射極跟隨器形式，調整圖中LED外接電阻RL，可改變LED驅動電流。7腳外接一電阻可改變Vref，當7腳開路時，基準電壓Vref由IC內部控制，其值近似為1V。若要求LED顯示電平低于1V時，只需在7腳與地之間接一電阻RD，則可降低Vref，如圖中；若要求顯示電平高于1V，只須在7腳與電源Vcc之間接一電阻R，則Vref會升高，其關系式為：Vref=[Vcc+0.75R(kΩ)]]／[0.75R(kΩ)+1]。
