MC33033無刷直流電動機驅動控制集成電路圖
出處：netjob 發(fā)布于：2009-09-11 00:00:00 | 3035 次閱讀
MC33033是美國摩托羅拉公司生產的無刷直流電動機驅動控制集成電路，適用于電動自行車以及其他用于驅動無刷直流電動機的場合。
1.功能特點
MC33033集成電路是由MC33034和MC33035演變而來的，保留了關鍵部分控制和保護功能，但取消了一些不重要的功能。其內部功能主要有轉子位置解碼器、參考電壓調節(jié)器、振蕩器、誤差放大器、脈寬調制比較器、限流保護電路、欠電壓鎖定電路、過熱保護電路、驅動輸出電路 (上驅動與下驅動)等。
MC33033集成電路采用雙列20腳封裝，其引腳功能及數據見表中所列。
MC33033集成電路的引腳功能及數據
3.內電路方框圖及典型應用電路

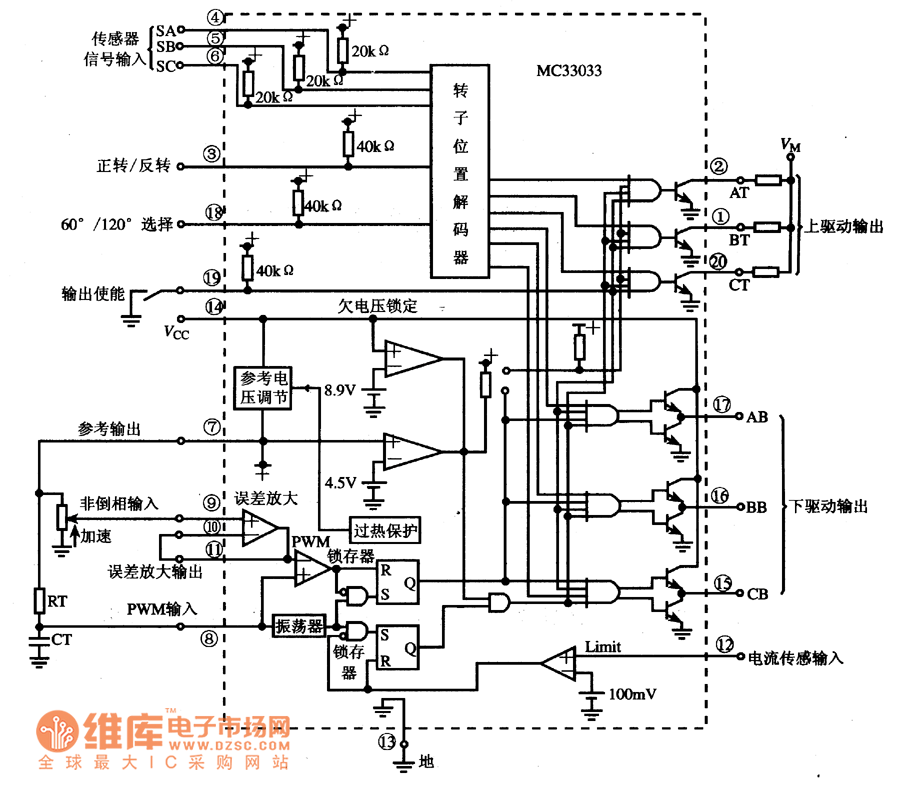

MC33033集成電路的內電路方框圖及典型應用電路如圖所示。
MC33033集成電路的內電路方框圖及典型應用電路
10次
