電子語音錄放模塊電路圖

出處：yzyz1983yz 發布于：2009-09-08 00:00:00 | 3083 次閱讀

　　電子語音錄放模塊是一種語音錄放集成電路，它是以語音處理器為電路而發展起來的一種新型語音電路。它使用方便，可直接用揚聲器和話筒作為錄音和放音的元件，有的模塊甚至只用揚聲器便可進行錄音及放音。電路的外圍元件很少，且不怕掉電，錄入的語音信息可長期保存，也可重復錄10萬次以上。這種模塊在錄音結束后可自動迸入備用狀態，只要觸發電路，便可輸出語音信號，可直接驅動揚聲器發出語音聲響。它的尺寸也很小，對開發微型語音電子產品極為有利。

　　電子語音錄放模塊的優良特性，使它在便攜式語音錄放機、語言學刁裝置、自動應答電話、工業智能儀表、玩具及消費類家用電器中得到了廣泛的應用。

　　下面以BA9902語音錄放模塊為例，介紹一下這類電路的應用。BA9902是一種20秒高音質、低價位、直接儲存語音的錄放模塊。該模塊工作電壓為5V，可以錄音時間為20秒，內部有自動增益控制電路(AGC)，用話筒輸入電壓為2OmV(峰一峰值)，線錄輸入電壓為5OmV(峰一峰值)，揚聲器輸出功率為12mW。

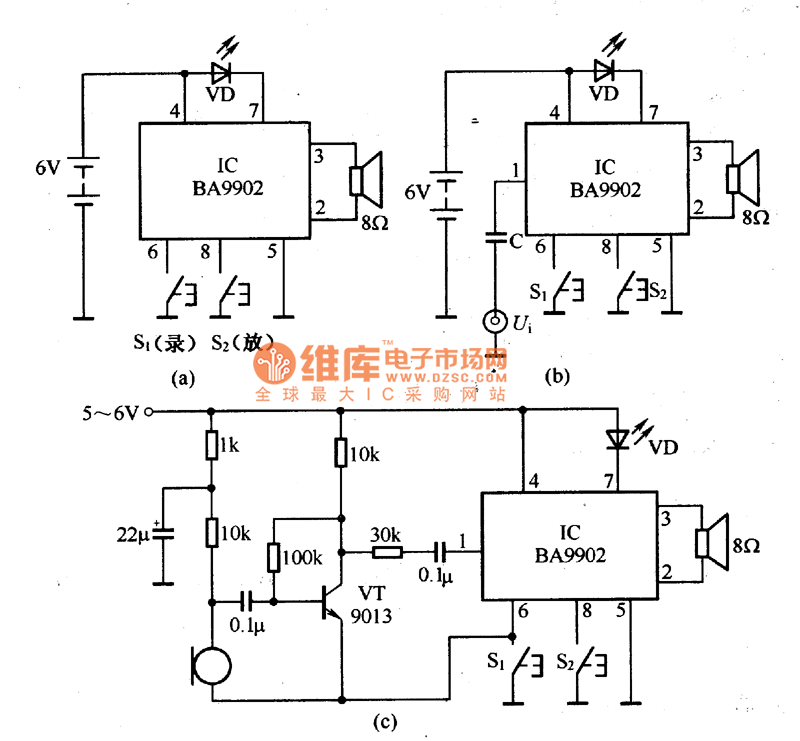

　　該模塊的尺寸為21mmnx18mm。圖所示電路是BA9902的應用電路。圖所示電路是利用揚聲器作話筒來錄音的電路，錄音時只要按下開關S1，使⑥腳成為低電平就可以進行錄音。此時發光二極管VD被點亮，表示正在錄音。放音時，只要按一下開關S2進行下降沿觸發，電路即可放出錄入的語音聲。圖所示電路采用線錄方式，輸入信號從①腳輸入。這種錄制方式音質較好。圖所示電路為話筒錄音電路，錄制時語音信號經三極管VT放大后由集電極輸出給BA9902電路的①腳。

模塊的典型應用電路

BA9902模塊的典型應用電路
