運算放大器消振電路圖

出處：jasonell 發布于：2009-09-02 00:00:00 | 2964 次閱讀

　　運算放大器是一個增益很高的器件，使用中加人深負反饋，才會使放大器獲得較好的閉環特性。但負反饋電路往往又給較高頻率信號帶來相移，當這種相移滿足180。時，將使負反饋?zhàn)兂烧答?，從而產生寄生自激振蕩，使運算放大器無法正常工作。在低頻端，自激振蕩的產生多是由公共電源榴合造成的，這可以用加強退隅的方法來解決。高頻端的自激振蕩則應采用相位補償法來消除。

　　集成運算放大器的相位補償，可以通過在補償引出線、輸入端弓出線和輸出端引出線間外接適當?shù)腞C網絡來實現。主要有以下幾種電路:

　　(1)相位滯后補償電路

　　相位滯后補償電路如圖所示。其中CB為補償電容，它可以使電路增益的附加相移增大，適合于對頻帶要求不高的場合。

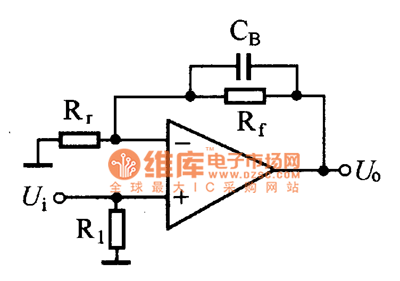

　　(2)相位導前補償電路

　　相位導前補償電路如圖所示。CB為補償電容，它可以使電路增益"的附加相移減小。這種方法可以使頻帶增寬，但只在私/札值較大時才用。

　　(3)綜合補償電路

　　圖所示電路為8FC1集成運算放大器的綜合補償電路。輸人電路中的噸、C2、C2為外接相位滯后的補償元件;補償引出線上的C1和內部電阻組成相位導前補償電路。這種綜合補償電路的增益為40dB，其帶寬可達20MHz。

相位滯后補償電路

相位導前補償電路

綜合補償電路
