金屬氧化物濕敏元件應用電路圖
出處：文文1984 發布于：2009-09-01 00:00:00 | 2540 次閱讀

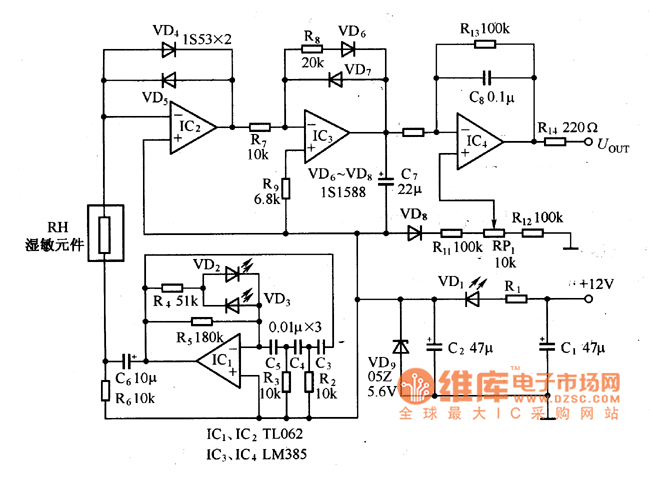

在圖中，由IC1及外圍元件組成低頻振蕩器在它的反饋回路中串有兩個LED發光二極管VD2、VD3，以提高振蕩幅值的穩定性。振蕩器可輸出頻率為9OOHz、1.3V的正弦波信號，作為濕敏元件的工作電壓源。IC2與外圍元件組成對數壓縮電路，它是利用硅二極管VD4、VD5正向電壓與電流成對數關系的特性來實現對數壓縮的，從而實現線性化處理，用來補償濕敏元件的非線性。由于硅二極管VD4、VD5具有-2mV/℃的溫度特性，所以可以對濕敏元件起到一定的溫度補償作用，但這種補償是初步的，可能過大或過小。為了得到的補償效果，在由IC4組成的放大電路中，設置了由VD8及RP1等組成的溫補電路，通過調節RP1，可獲得理想的溫度補償。IC3組成整流電路，整流后的直流電壓經lC4放大后輸出。
圖：金屬氧化物濕敏元件應用電路
