外圍元件較少的2×15W功放電路（tda1521）
出處：吳明詩 發布于：2007-09-06 00:00:00 | 2200 次閱讀
用高保真功放IC TDA1521A制作功放電路，具有外圍元件少，不用調試，一裝就響的特點。適合自制，用于隨身聽功率接續，或用于改造低檔電腦有源音箱。

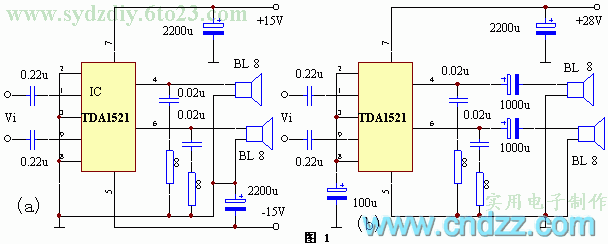

TDA1521A采用九腳單列直插式塑料封裝，具有輸出功率大、兩聲道增益差小、開關機揚聲器無沖擊聲及可靠的過熱過載短路保護等特點。TDA1521A既可用正負電源供電，也可用單電源供電，電路原理分別見圖1(a)、(b)（點此下載原理圖）。雙電源供電時，可省去兩個音頻輸出電容，高低音音質更佳。單電源供電時，電源濾波電容應盡量靠近集成電路的電源端，以避免電路內部自激。制作時一定要給集成塊裝上散熱片才能通電試音，否則容易損壞集成塊。散熱板不能小于200×100×2mm3。
