正負電壓值連續可調的電源電路圖

出處：xieyuanbin 發布于：2009-07-22 00:00:00 | 2669 次閱讀

　　該電源利用橋式電路可產生兩種電壓，一種對地為正，一種對地為負。末級采用兩個反接的互補功率晶體管。如果500Ω電位器滑動觸點在中間位置，則兩個晶體管均截止。如果觸點滑向負電位端，則PNP管流通電流，而同時NPN管射—基極電壓在數值上恰好等于PNP管的正向電壓。如果觸點滑向正電位端也有類似的情況。輸出電壓始終等于電位器滑動觸點的電壓，從而降低了流通電流的那只晶體管基—射極結上加的正向電壓值．

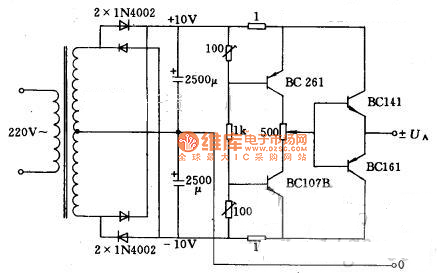

　　如圖所示正負電壓值連續可調的電源電路圖
