這里介紹幾種專用的不間斷電源電路，特別適用于小功率或電池供電場所?？勺鳛?a target="_blank">存儲器、微處理器、CMOS電路、定時器與日歷時鐘電路等其它低壓電源電路的備份電源。

自助型備份穩壓器

　　LM2935是一款低跌落穩壓器，除具有+5V/750mA的穩壓輸出外，器件內部還具有低靜態的備份穩壓器，其正常輸出為+5V/10mA，圖1為L(zhǎng)M2935的典型接線圖。穩壓器的備份功能主要體現在當線路受到瞬態沖擊時（如線路輸入突然達到60V電壓，超過了極限瞬態輸入電壓），750mA的穩壓輸出將自動關斷，以保護內部電路和負載，但備份穩壓器仍能正常輸出，只要復位電平和超低輸入電壓不同時出現，它均可使備份儲存器正常供電而不致丟失數據。

失電備份穩壓電路

　　雖然低壓差穩壓器LM2931T只是一款電池穩壓器，用它作為失電備份卻非常方便。圖2電路在正常供電時，輸入經D3直接輸出，同時還經D1與R1對備份電池Ec進行涓流充電，LM2931T的2腳處于高電平而關斷輸出；當線路輸入失電時，LM2931T的2腳將為低電平，輸出經D4對負載穩壓續電。備份電路能夠適應較寬的電壓范圍，調節RP可獲得合適的供電輸出，電路中D1-D4為隔離二極管，選用低壓降的肖特基二極管。


升壓開關IC備份電源

　　RH5RCXXX系列電路是一種三端CMOS開關集成電路穩壓器，消耗電流低，僅為7.5uA。只要輸入電壓大于0.9V，就能實現開關升壓輸出，變換效率一般在80%以上。圖3電路利用RH5RCXX構成一款嵌位升壓型備份電源。電路中E1為主供電源，E2為輔助電源，當主電源輸出強勁時，二極管D2截止，RH5RCXX的升壓電路不工作；當主電源下降至D2導通時，輔助電源E2將D1截止，開關升壓電路備份供電輸出。圖4為節電型備份電源電路。電池電壓較高時，欠壓檢測器MC34164的1腳輸出阻斷，V截止，電源Ec直接經L、D1輸出；電源Ec電壓跌落被IC1檢測有效時，1腳輸出低電平，該端吸電流約6mA，故經R使V導通，允許升壓開關電路工作，使電池Ec可被繼續使用。

無變壓器型備份電源

　　用MAX公司的市電變換器MAX610可以構成一款+5V不間斷電源，備份電池選用超級電容器。正常情況下IC的2、8腳整流輸出，經R3對備用電池涓流充電，充電電流選定為電池容量的十分之一以下。市電停電時，D導通，使Ec經IC內部串聯穩壓輸出續流，輸出電流可達150mA，保證負載不掉電運行。值得注意的是二極管D選用肖特基二極管，如D83004等，降壓電容C2應具有450V以上的耐壓，當市電為220V/50Hz時，R1取100歐姆；當市電電源電壓為110V/60Hz時，R1取47歐姆。


專用集成電路備份電源

　　ICL7673是單片CMOS型備份電源專用集成電路，可實現輸入輸出2.5-15V電源電壓范圍的備份，引腳Vp接正常供電，Vs接備份供電，供電正常時Pbar呈底電平，而Sbar阻斷；失電時，，Pbar阻斷，而Sbar輸出底電平；供電為+5V時的輸出電流為38mA，供電3V時，輸出電流為30mA，Sbar與Pbar端負載能力約為50mA。圖6是由ICL7673構成的小功率備份電源，備用電池采用3.6V超級電容器組或鋰電池組。正常供電時，電池獲得涓流充電。+5V失電時，+3.6V將續流輸出，二極管D防止備份電池逆流而消耗在正常供電端；為了適應ICL7673的大負載備份，圖7通過PNP管擴流輸出，V1在正常情況下導通，V2則在備份供電時導通。

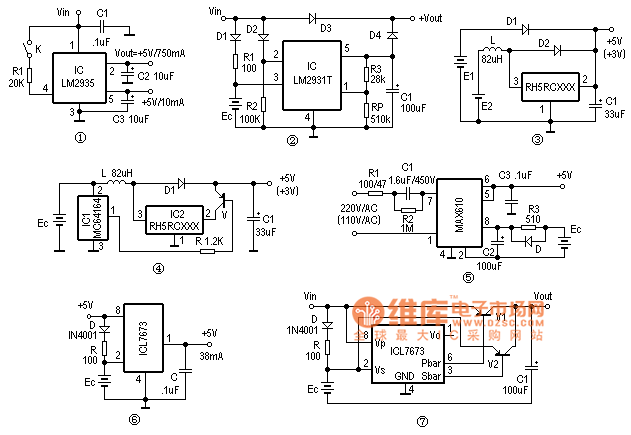

　　如圖所示幾種常用后備電源電路圖
