多功能噴泉盆景工作原理電路圖
出處:dlwlmlj 發布于:2009-06-15 00:00:00 | 2174 次閱讀

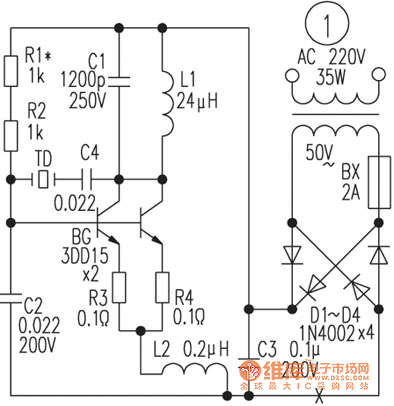

它是一個大功率的高頻振蕩器,采用電容三點式振蕩電路,電路的振蕩頻率是壓電換能振子TD的固有頻率1.3MHz。L1和C1組成的諧振回路在這里不決定振蕩頻率,而是決定振蕩幅度,它的諧振頻率比電路的振蕩頻率約低0.6MHz,L2和C2諧振頻率大于電路的振蕩頻率,之所以用兩個諧振回路,是為了使電路的振蕩頻率更純。為使振蕩器在大功率下穩定工作,采用了兩管并聯使用。R1、R2是偏置電阻,調整R1使振蕩器輸出適中。R3、R4用來平衡兩管。
