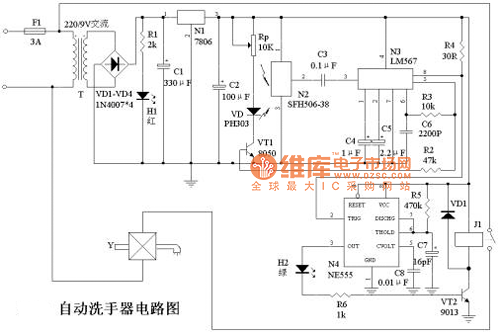

自動洗手器的電路原理如圖1所示。220V交流電路經變壓器T降壓，變?yōu)榈蛪航涣麟?，?jīng)整流濾波，成為低壓直流，再經三端集成穩壓電路7806穩壓，得到6V直流電供給控制電路工作。H1為紅色發光二極管，作為電源指示。N2為紅外接收電路SFH506-38，N3為鎖相環音頻譯碼器LM567，N3與R3、C6組成振蕩器，R3、R6決定N3內部壓控振蕩器的中心頻率，LM567的3腳為信號輸入端，8腳為邏輯輸出端，其輸出端為OC門輸出，灌電流為100mA，LM567的工作電壓為4.75V～9V，工作頻率可從零點幾赫茲到500千赫，靜態工作電流為8mA。N4為NE555定時器，它與外圍元件組成單穩態定時電路，其目的是在人手偶爾偏離了紅外線的探測范圍時，能保證洗手器的正常出水。

　　LM567芯片5腳輸出的振蕩信號經三極管功率放大后，推動紅外發射二極管VD向外發射紅外線。沒有人洗手時，紅外接收電路N2接收不到VD向外發射的紅外線，N3的3腳無信號輸入，8腳為高電平，N4的3腳為低電平，三極管截止，繼電器K斷電處于釋放狀態，電磁閥Y不動作，洗手器無自來水放出。當人手放到洗手器下時，N2接收到人手反射的紅外線并經N2放大后，輸入到N3的3腳，由N3內部處理后使N3的8腳輸出低電平，從而使N4的低觸發端2腳變?yōu)榈碗娢?，?dǎo)致N4的3腳輸出高電平，三極管導通，繼電器J1吸合，使其常開觸點閉合，接通電磁閥Y的220V交流電源，Y開始動作，使洗手器放出自來水，供人們洗滌之用，同時發光二極管LED2發出綠光，指示洗手器正工作于放水狀態。洗滌完畢，人手離開洗手器后，N4延時幾秒鐘后復位，使洗手器停止放水。
　　圖1中，變壓器T采用220V/9V小型交流變壓器，VD為PH303紅外發射二極管，VT1為8050三極管，VT2為9013三極管，J1采用JRX-13F、6V小型直流繼電器，Y采用市售的220V交流電磁閥，其余元件型號與數據見圖1中所標參數。 　　　　　　　
　　安裝與調試：
　　將洗手器電路裝于一密封的塑料外殼內，VD與N2并排朝下放置，并要注意防止兩者之間的相互干擾，再把電磁閥Y接到自來水龍頭上，洗手器就能控制水龍頭的自動放水。調試時，只需調節Rp的阻值，使手在洗手器的下方適當距離時，洗手器自動放出自來水即可。
