高壓快速光電耦合器,其技術參數如下:

　　上升時間t1≤300ns;

　　電路眼傳輸比CTR=50%;

　　隔離電壓VSO≥15000V;

　　輸出晶體管反向擊穿電壓V(BR)CEO≥50V。

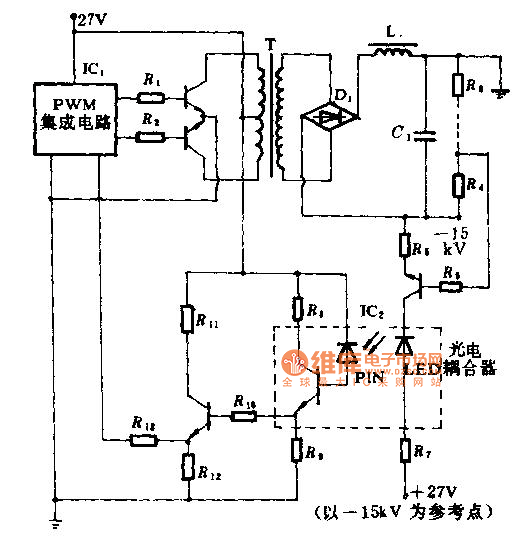

　　該光電耦合器可廣泛用作高壓隔離器，高壓脈沖變壓器，以及高壓電源電壓穩定電路控制系統。用于高壓穩壓電路控制系統中的電路原理圖如圖所示。高壓快速電耦合器在這個電路中起兩個作用。一是實現反饋環路中輸出的高壓電路與輸入端的低壓電路之間的高壓隔離；另一個作用就是實現穩壓高壓輸出的信號反饋。其高壓輸出的穩壓過程是：當某種原因引起高壓輸出電壓變化時，這個變化在輸出端的取樣電阻山體現出來。通過光電耦合器的驅動晶體管放大并使光源驅動電流IF作相應變化，再通過脈沖的寬度，從而實現高壓輸出電壓的自動穩定作用。如當某種原因使電壓輸出偏高正常輸出電壓時，在取樣電阻上的電壓降隨之升高，光源驅動電流IF增大，耦合器輸出負載上的電壓升高。即脈沖調寬集成塊的輸入電壓升高，從而使脈沖調寬集成塊的輸出脈沖寬度變窄，而高壓輸出電壓降低，使意外因素引起的電壓升高又恢復到正常工作電壓，反之亦然。

　　請注意高壓端+27V電源是獨立的直流，但耐壓程度必須大于15KV
