μA709構成的單電源反相放大器電路圖

出處：46621295 發布于：2009-05-01 00:00:00 | 3409 次閱讀

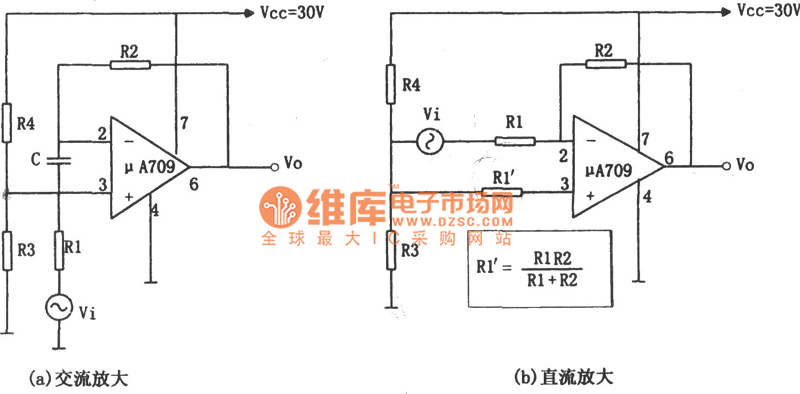

　　如圖所示為單電源反相放大電路。圖為交流放大電路，圖為直流放大電路。外接電阻R3和R4是運放偏置電阻，電容C為耦合電容，其作用是“隔直流，通交流”。

　　對于圖、(b)，同相輸入端的直流電壓取決于R3、R4組成的分壓電路，其值為：

　　圖為單電源直流反相放大電路。顯然，對于雙電源放大電路，其失調電壓很小，可以忽略。即當輸入電壓為零時，其輸出電壓也近似為零。但是，對于單電源直流放大電路，當輸入電壓為零時，其輸出電壓不為零。當輸入電壓Vi不為零時，其輸出電壓為：

Vo=-(R2／R1)·Vi+V+

　　即Vo為Vi和V+二者輸出的疊加。為了使失調電壓盡量小，電路中仍應滿足輸入端平衡條件，即取R'1為：

R'1=R1R2／(Rl+R2)

μA709構成的單電源反相放大器電路圖
