LM2900構成的增益可線性調節的減法電路圖

出處：xwj 發布于：2009-04-19 00:00:00 | 2028 次閱讀

　　如圖所示為增益可線性調節的減法電路。

LM2900構成的增益可線性調節的減法電路圖

　　根據電路分析可得：

　　改變Rw可調節增益，且增益是線性變化的。

　　該電路中由于輸入端采用兩個運放作為電壓跟隨器，因此可較大提高輸入電阻。電路選用器件為L(zhǎng)M2900(同類產品有CF2900／CF3900、LM3900)。該系列器件為單片集成的電流差動四運算放大器，這種差動運放一般又稱為“諾頓”放大器，其特點是電源范圍寬，且雙電源、單電源都可工作，輸出有短路保護，比一般通用運放輸入偏置電流較低，帶寬較寬，輸出幅度足夠大，封裝密度高，使用方便，因而應用場合特別廣泛。LM2900的主要參數典型值如下表所示。

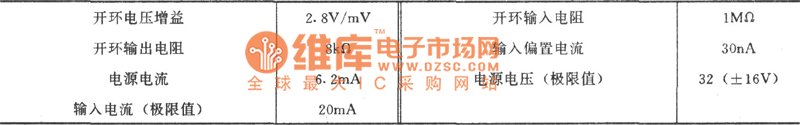

　　表1 LM2900的主要參數典型表
