300kHz信號發生器電路圖

出處：forbbs21ic 發布于：2009-04-15 00:00:00 | 2084 次閱讀

發生器電路圖

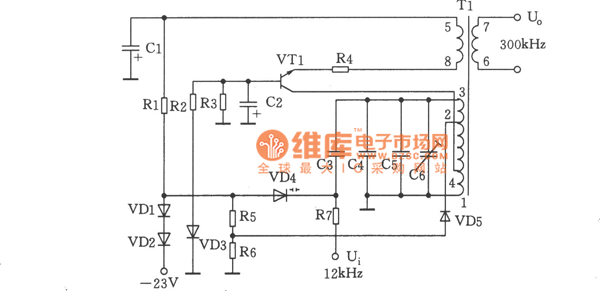

　　如圖所示為300kHz信號發生器。它由VT1、T1、VD4及相關元件組成壓控振蕩器。壓控振蕩器采用LC集電極調諧式，VTl為振蕩管，由變?nèi)?a target="_blank">二極管VD4、電容C3～C6和變量器T1的1～3繞組的電感組成調諧回路，變?nèi)荻O管VD4反偏工作，來自控制電壓加于負端，以改變其電容量。振蕩信號由Tl的6～7繞組輸出。其中，C6是頻率微調電容。VD3穩定振蕩級工作電壓，穩定電壓為6．8V±0．2V。

元器件選擇：

　　三極管VT1：3DG6C、β=65～85。二極管VD1、VD2：2CPl4，VD5：2CK18。穩壓二極管VD3：2CWl4。變?nèi)荻O管VD4：2CC5。電阻R1：3．6k，R2：3．3k，R3：5．1k，R4：510Ω，R5：3．9k，R6：3k，R7：100k，其型號均為RTX-0．125W。電容Cl、C2：5μF30V，C3：51pFl00V，C4：820pFl00V，C5：(調測時選配)，C6：20pF。變量器T1：型號為L(zhǎng)22、A=100。L1-4：Φ0．29mm，繞27匝，L2-3：Φ0．29mm，繞l8匝，L4-2：Φ0．29ram，繞9匝，L5-8：Φ0．29mm，繞7匝，L6-7：ΦO．29mm，繞6匝。L1-3=292μH，允許誤差范圍：0～10μH。
