TCL868一CID03通信單片微電腦集成電路圖
出處：mesun 發布于：2009-04-06 00:00:00 | 1459 次閱讀
TCL868CDO3是TCL公司專用的4位CMOS微電腦集成電路，應用在TCL系列來電顯示電話機中。
1.功能特點
TCL868CDO3集成電路內部包含符合BELL202或ITU一TV23標準的FSK解碼器，雙音頻信號發生器，四級檢測平臺的低電壓檢測電路、液晶顯示驅動電路以及省電模式控制電路等。它不僅能對來電數據的接收、處理和顯示，而且有脈沖/雙音多頻兼容撥號功能及其他一些控制功能。
2.引腳功能及數據
TCL868CDO3集成電路采用100腳軟封裝方式，其集成電路的引腳功能及數據見表1所列。

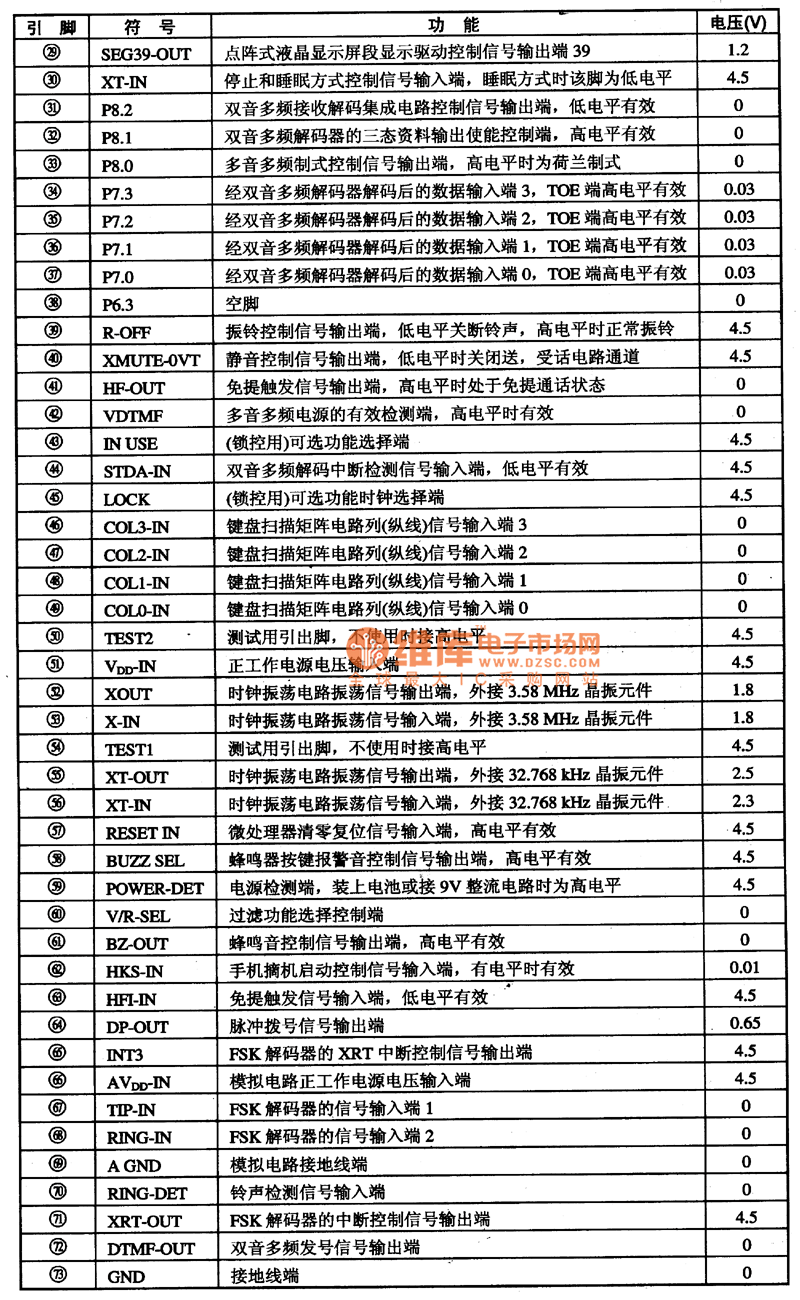

表1 TCL868ClD03集成電路的引腳功能及數據表
