CIC3830構成的壓水井放水提醒器電路圖
出處:awey 發布于:2009-04-05 00:00:00 | 1929 次閱讀

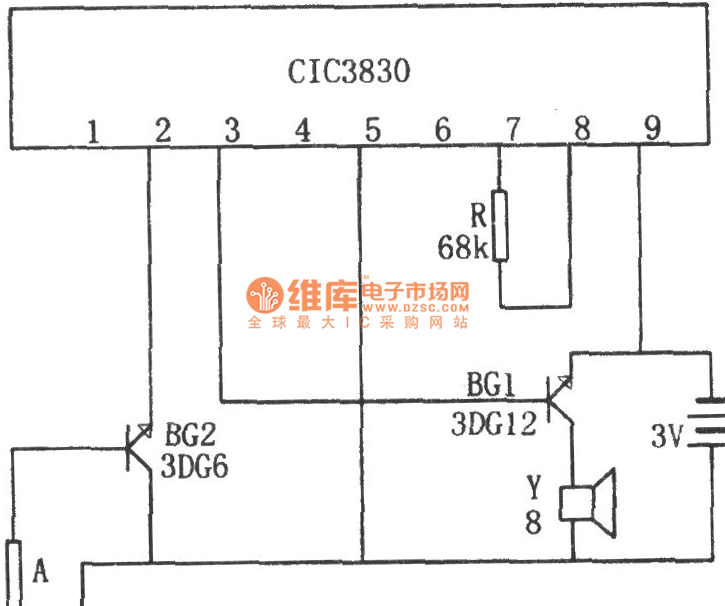

如圖所示為壓水井放水提醒電路。該電路由水位探極A、音樂集成電路CIC3830、揚聲器等組成。
若水位淹沒探極A,則BG2導通,集成電路CIC3830因電源電路接通而開始工作,其發出的音樂信號經BG1放大后推動揚聲器Y發聲,以提醒主人放水。當水位在探極A以下時,BG2截止,相應CIC3830和揚聲器因電源電路不通而不工作,不發出音樂信號。
當你壓完水而不放水時,本電路會周而復始地播放出音樂,直到放掉水,探極A不再浸泡在井水中為止,從而避免了在寒冷的冬天因壓完水但忘放掉水而凍壞井管的現象發生。
